Sealock 연구소 내부: 수하물 진동 충격 시험기(XE-I09BA)

구매자가 듣는 거의 모든 치명적인 가방 고장은 같은 장소, 즉 스트랩, 손잡이 또는 D링이 본체 패널과 만나는 지점에서 시작됩니다. 원단이 중간에 찢어지는 일이 거의 없습니다. 지퍼는 체인을 거의 분리하지 않습니다. 실패한 것은 앵커입니다. 고정되지 않고 예측할 수 없는 하중에서 적재된 가방의 전체 무게를 유연한 벽으로 수천 번 전달해야 하는 용접 패치, 바택 또는 웨빙 루프의 몇 제곱센티미터입니다. 이것이 바로 정적 당김 테스트가 아무리 인상적인 수치를 생성하더라도 현장 복귀를 예측하기에는 좋지 않은 이유입니다. 80kg의 단일 당김을 견디는 관절은 8kg의 동적 충격을 400회 반복해도 여전히 실패할 수 있습니다. 피로와 최고 강도는 물리적으로 다르기 때문입니다.

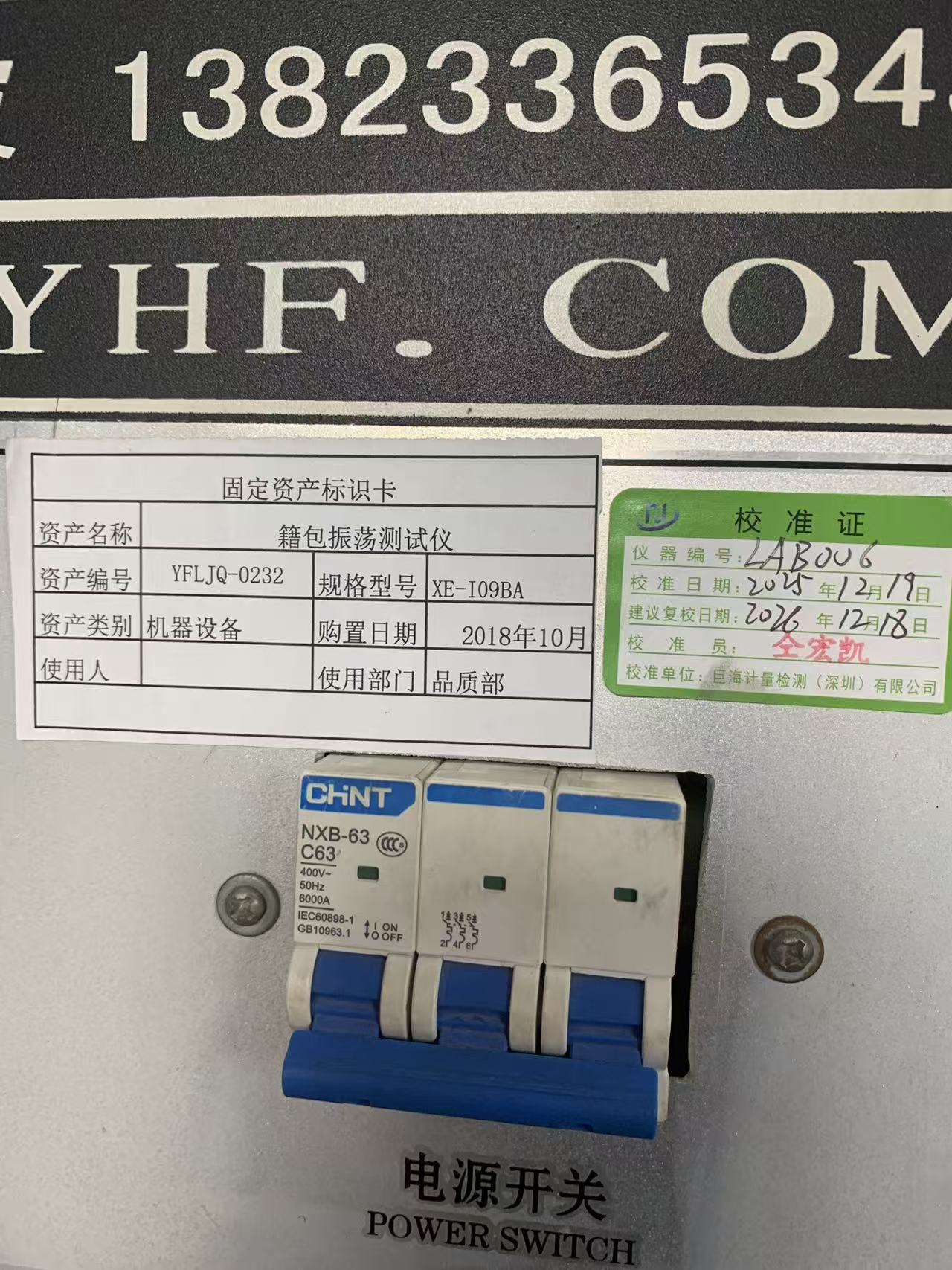

우리 연구실에서 이 두 세계를 분리하는 기계는 수하물 진동 충격 시험기입니다. 자산 YFLJQ-0232, 모델 XE-I09BA, 장비 번호 LAB-006은 2018년 10월부터 품질 부서에서 서비스 중이며 2025년 12월 19일에 마지막 외부 교정을 마쳤으며 재교정은 2026년 12월 18일에 마감됩니다. 내부적으로는 표준 운영 절차에 따라 실행됩니다. YFL-WI-PZ-03, 개정 A/0, 2023년 12월 28일자. 이 기사에서는 기계가 실제로 수행하는 작업, 기존 방식으로 봉제된 수하물보다 고주파 용접 방수 가방에 대한 테스트가 더 중요한 이유, 공급업체 사양 시트에서 "진동 충격 테스트"를 볼 때 소싱 관리자가 요청해야 하는 사항에 대해 설명합니다.

"진동 충격"이 실제로 의미하는 것

이 테스트는 설명하기가 믿을 수 없을 정도로 간단하지만 잘 수행하기는 매우 어렵습니다. 가방은 지정된 무게로 적재된 다음 단일 상단 손잡이, 한 쌍의 어깨 끈, 운반용 고리, 완전히 확장된 트롤리 손잡이 등 검사 중인 모든 구성 요소에 의해 기계에 매달려 있습니다. 임팩트 헤드는 정의된 스트로크를 통해 로드된 백을 들어 올린 다음 해제합니다. 중력이 나머지 작업을 수행합니다. 가방이 떨어지면 머리 상단에 있는 감쇠 스프링 어셈블리가 낙하 에너지를 흡수한 다음 반환하므로 표본이 한 번만 떨어지는 것이 아니라 연속적인 상승 및 하강 진동을 하게 됩니다. 각 사이클은 충격파를 스트랩 아래로 앵커 포인트로 보낸 다음 완전히 언로드합니다. 로드, 충격, 언로드를 반복합니다.

이를 공식화한 중국 경공업 방법 표준인 QB/T 2922-2018케이스 및 가방 — 흔들림 충격 시험 방법는 가방에 지정된 무게를 싣고, 설정된 스트로크를 통해 핸들, 어깨 끈 또는 완전히 확장된 트롤리 핸들을 사용하여 들어 올려 중력 하에서 자유롭게 떨어지도록 하고, 스프링을 사용하여 충격 에너지를 흡수 및 방출하여 가방이 반복적인 충격과 진동을 경험하도록 하는 원리를 설명합니다. 이를 통해 핸들, 스트랩, 트롤리 핸들 및 본체의 흔들림 충격 내구성을 테스트합니다. 장치는 엄격하게 지정됩니다. 하단 흡입 컵, 상단 댐핑 블록, 임팩트 로드 및 표준 고정 장치의 총 질량은 8.1 ± 0.2 kg이고 단일 방향 스트로크는 150 ± 5 mm이며 상단 흡입 컵의 소음 감쇠 어셈블리는 플러시 압축 시 110 ± 10 N의 스프링 힘을 전달합니다. 제어 시스템은 충격 속도를 조정할 수 있어야 하고, 주기 수를 설정 및 기록할 수 있어야 하며, 시험 중에 시편이 떨어지면 자동으로 기계를 정지시켜야 합니다.

마지막 조항은 보기보다 더 중요합니다. 표본 낙하 시 자동 중지는 편리한 기능이 아닙니다. 이는 주기 카운트를 유효한 데이터 포인트로 만드는 것입니다. 사이클 612에서 스트랩이 찢어지고 기계가 사전 설정된 1,500에 도달할 때까지 빈 고정 장치를 계속 두드리면 보고서에서는 아무 쓸모가 없다고 말합니다. 분리되는 순간 기계가 정지하기 때문에 카운터 판독은~이다해당 조인트의 피로 수명.

우리 층에 있는 기계

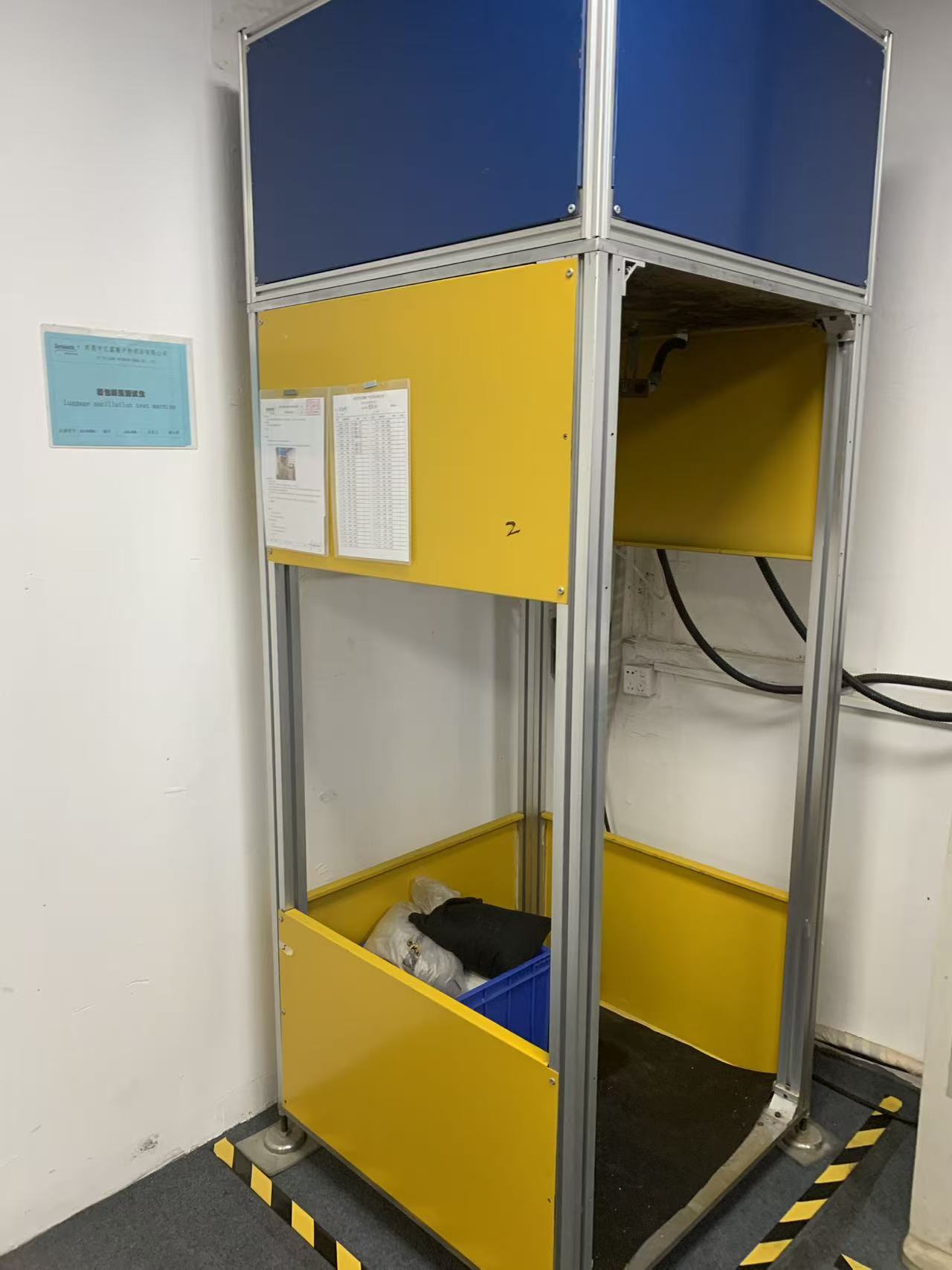

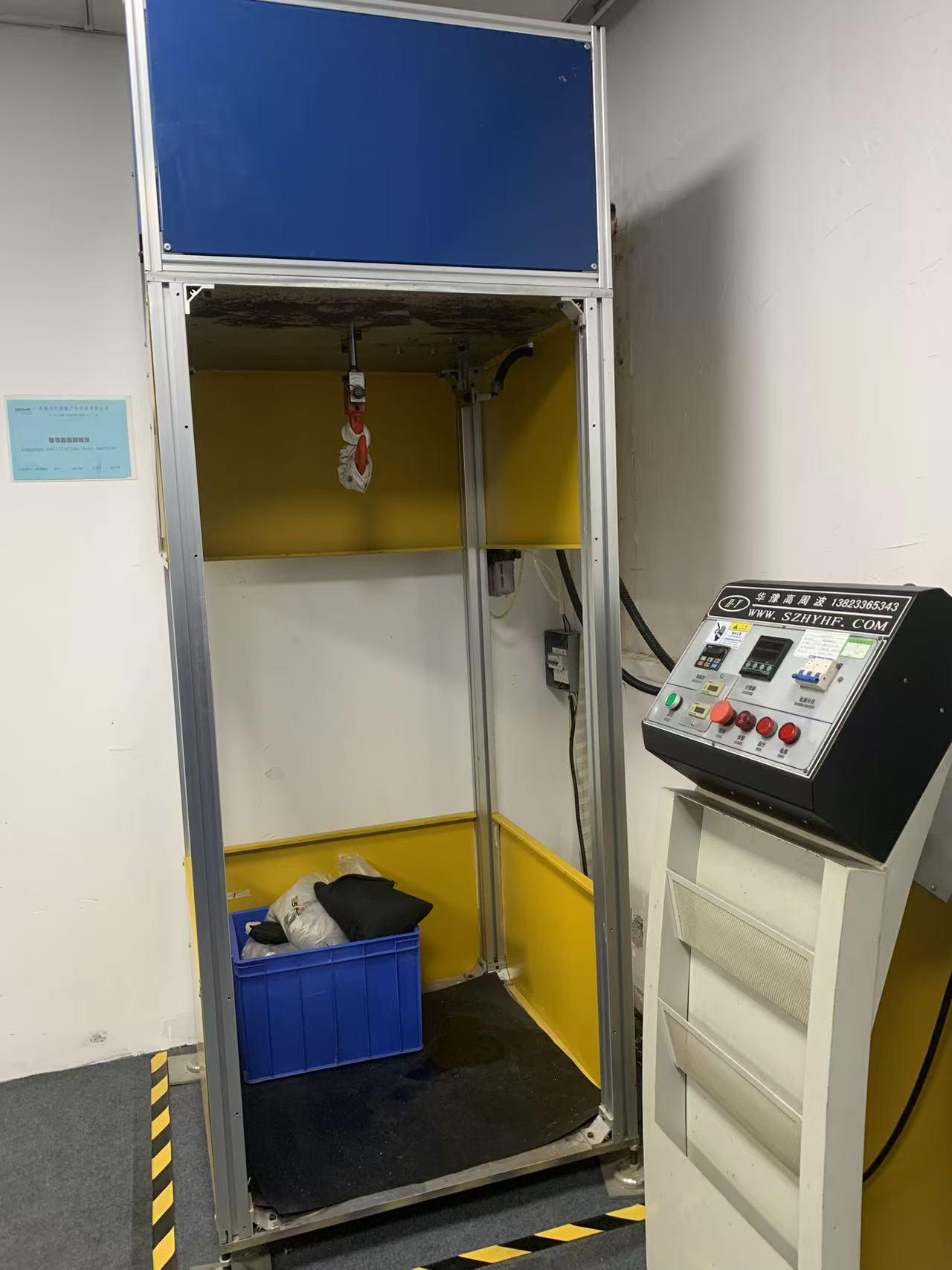

우리 장치는 선전 고주파 장비 제조업체에 의해 제작되었으며 의도적으로 화려하지 않습니다. 테스트 챔버는 노란색과 파란색 충전 패널이 있는 압출 알루미늄 프레임으로, 작동면이 열려 있고 바닥에는 반동을 방지하기 위해 무거운 고무 매트가 깔려 있습니다. 임팩트 헤드는 상단 크로스멤버에 매달려 있습니다. 그 아래에는 표본이 있고, 바닥에 있는 상자에는 가방을 정격 테스트 하중으로 가져오는 데 사용하는 보정된 모래주머니가 있습니다. 작동이 시작되기 전에 힌지 도어가 작업 측면을 닫습니다. 이는 운전자와 빠른 속도로 이동하는 20kg 가방 사이에 서 있는 유일한 것입니다.

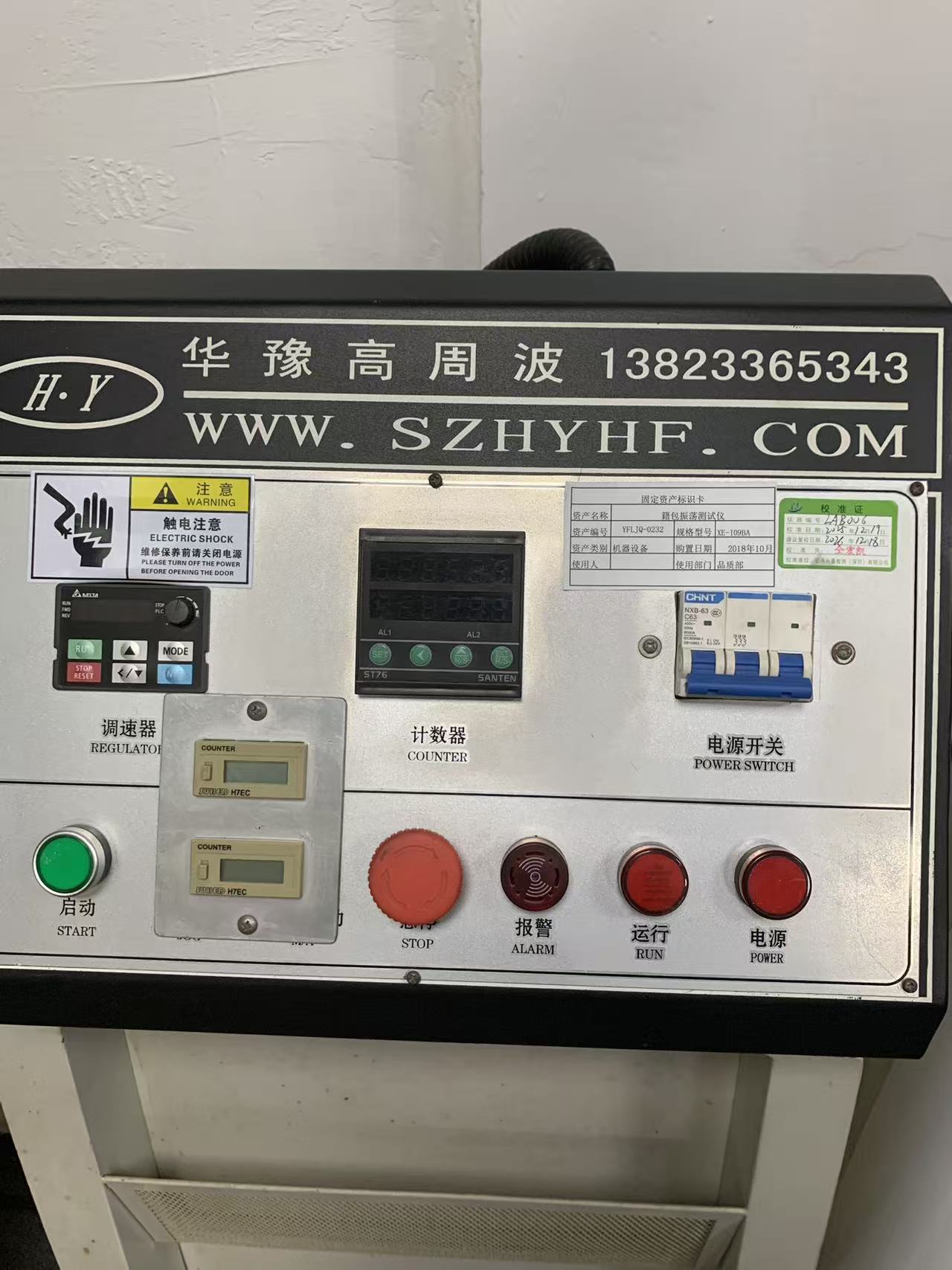

제어 받침대는 케이지 외부에 있습니다. 레이아웃은 테스트 실행 방법을 정확하게 알려줍니다. 왼쪽의 Delta 가변 주파수 드라이브는 속도 조절기 역할을 하고, 2개의 알람 채널이 있는 SANTEN ST76 디지털 카운터는 중앙에 있고, 2개의 FUJI H7EC 전기 기계 카운터는 프로그래밍 가능한 것과 독립적으로 누적 사이클을 기록하며, 6,000A 차단 용량을 갖춘 400V, 50Hz 등급의 3극 CHNT NXB-63 C63 차단기가 유입 전력을 처리합니다. 그 아래에는 시작 버튼, 대형 버섯 머리 비상 정지 장치, 알람, 실행 및 전원 표시기가 있습니다.

중복된 카운터에는 이유가 있습니다. 프로그래밍 가능한 카운터는 목표 사이클에서 기계를 정지시키는 것입니다. 기계식 카운터는 기계의 수명 주기를 누적하고 테스트 도중에 실행이 재설정되었는지 묻는 사람이 있으면 교차 점검을 제공합니다. 고객의 제3자 감사자가 보고서가 전체 실행을 반영하는지 어떻게 알 수 있는지 묻는 경우, 이것이 바로 우리가 지적하는 답변입니다.

실행 방법: SOP YFL-WI-PZ-03

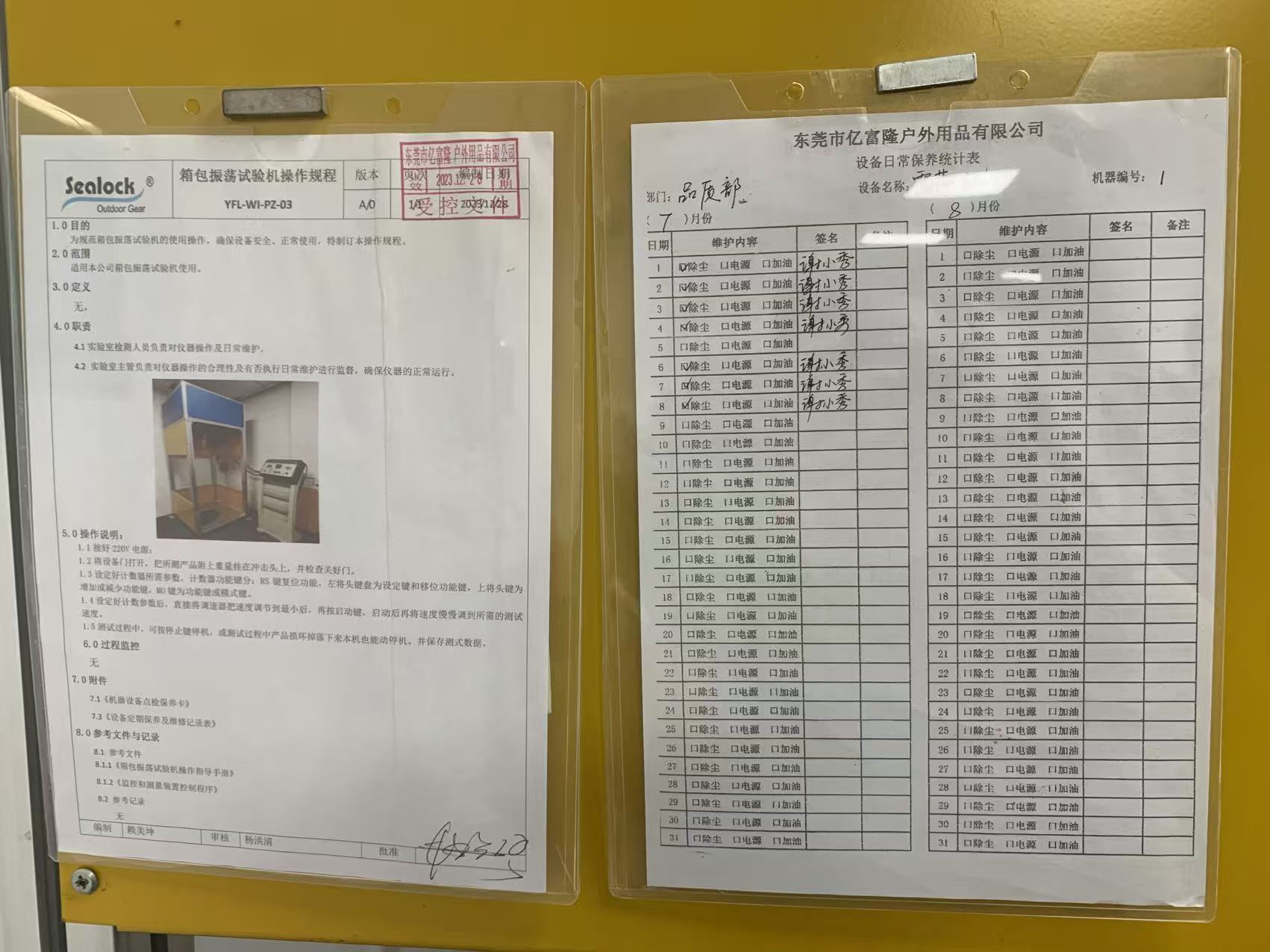

기계에 게시된 통제 절차는 짧고, 그 안에 있는 모든 조항은 누군가가 한 번 틀렸기 때문에 존재합니다.

작업자는 220V 공급 장치를 연결하고, 챔버 도어를 열고, 적절한 고정 장치를 사용하여 이미 정격 중량으로 로드된 시편을 임팩트 헤드에 걸어 놓고, 물체가 움직이기 전에 도어가 제대로 닫혔는지 확인합니다. 그러면 카운터가 프로그래밍됩니다. 재설정 키는 이전 실행을 지우고, Shift 및 Increment 키는 목표 사이클 카운트를 설정하며, 모드 키는 카운팅 기능을 선택합니다. 목표가 설정된 후에만 작업자는 속도 조절기를 최소로 낮추고 시작을 누른 다음 필요한 테스트 속도까지 천천히 속도를 높입니다. 빠른 속도로 시작하는 것은 금지됩니다. 왜냐하면 갑작스러운 첫 번째 스트로크는 표준에서 의도하지 않은 충격을 가하고 테스트 중인 조인트가 아닌 고정 장치에서 잘못된 조기 고장을 일으킬 수 있기 때문입니다.

작동 중에 운전자는 언제든지 정지 키를 사용하여 장비를 정지할 수 있습니다. 표본이 파손되어 떨어지면 기계가 자동으로 멈춥니다. 그런 다음 테스트 데이터가 기록됩니다. SOP는 연구실 조사관에게 운영 및 일상적인 유지 관리를 할당하고 연구실 감독자에게 감독을 할당하며 매일 서명된 먼지 제거, 전원 점검, 윤활 등의 일일 유지 관리 로그를 통해 지원됩니다.

로드 및 사이클 카운트: 숫자는 무엇이어야 합니까?

방법 표준은 가방을 흔드는 방법을 정의합니다. 제품 표준은 얼마나 단단하고 얼마나 오래 지속되는지 정의합니다. QB/T 1333-2018인 휴대 수하물의 경우핸드백과 배낭2010년 초판처럼 제품 사양에 따라 테스트 하중을 설정하지 않고 가방 본체의 부피에 따라 테스트 하중을 설정하고, 단일 핸들과 어깨 스트랩이 겹쳐진 스티치 영역을 공유하는 어깨 스트랩만 평가합니다. 일반적인 상업용 테스트는 6kg의 지정된 하중 하에서 이중 어깨 스트랩을 사용하여 400회 주기로 실행되며 핸들은 자체 하중과 주기 조합으로 평가됩니다.

400주기는 천장이 아닌 바닥이며, 10년 동안 보트 갑판에 던져질 60리터짜리 건조 더플이 아닌 일상 핸드백으로 보정됩니다. 우리의 내부 하중 운반 요구 사항은 1,500주기 이상이며 원정 및 해양 프로그램의 경우 표준 부피 표가 아닌 가방의 정격 용량에서 설정된 하중에서 훨씬 더 높은 개수를 실행합니다. 클라이언트의 자체 프로토콜이 다른 조합(수하물 처리를 시뮬레이션하기 위해 더 적은 주기로 더 무거운 부하 또는 통근을 시뮬레이션하기 위해 훨씬 더 많은 횟수의 더 가벼운 부하)을 지정하는 경우 기계는 해당 숫자를 간단히 가져옵니다. 속도, 부하 및 주기 목표는 모두 운영자가 설정하며, 이는 외부에서 테스트 슬롯을 구매하는 대신 내부에 장비를 보유하는 데 있어 핵심입니다.

용접 방수백에 대해 이 테스트가 다른 이유

방수 장비 공장이 기존 러기지 공장과 다른 점이 바로 여기다. 수 놓은 가방에서 어깨 끈 앵커는 솔기에 걸려 바택으로 보강된 웨빙 루프입니다. 실패 모드는 실 마모와 점진적인 스티치 풀아웃이며, 스티치가 느슨해지고, 루프가 비뚤어지며, 구매자는 스티치를 놓기 전에 알아차립니다.

고주파 용접 백에는 앵커에 스티칭이 전혀 없거나 스티칭이 장식적이며 실제 하중 경로가 차체 패널의 TPU 또는 PVC 면에 접착된 용접 패치를 통과합니다. 그 접합부는 마모가 아닌 벗겨짐에 의해 파손되며, 벗겨짐 파손은 조용하고 갑작스럽게 발생합니다. 약간 차갑게 진행된 용접부(부족한 체류 시간, 오염된 표면, 밀리미터 단위로 평행에서 벗어난 다이)는 정적 인장 테스트를 편안하게 통과한 다음 사이클 300과 사이클 900 사이의 패치 가장자리에서 박리됩니다. 왜냐하면 모든 진동 사이클이 접합의 동일한 앞쪽 가장자리에 있기 때문입니다.

이것은 모든 카테고리 관리자가 인정하는 리뷰를 생성하는 실패입니다. 한 시즌 동안 괜찮았던 가방이 깨끗하고 해어지지 않은 패치 윤곽만 남겨두고 "스트랩이 가방에서 막 벗어났습니다". 또한 중요한 것은방수부분적으로 벗겨진 패치는 완전히 분리되기 오래 전에 표면 재료를 통해 누출 경로를 열기 때문에 강도 저하뿐만 아니라 파손도 발생합니다. 가방은 짐을 완벽하게 운반하면서도 어깨 앵커에 물이 들어갈 수 있습니다.

그렇기 때문에 진동 시험기와전산화된 인장 및 박리 시험기따로 읽는 것이 아니라 함께 읽는다. 박리 테스트는 내부 재료 테이블에 대한 용접 이음매의 정적 결합 강도를 킬로그램 단위로 제공합니다. 진동 테스트는 해당 결합이 실제로 사용 중에 보게 될 형상의 동적, 반복적, 단일 모서리 하중을 견디는지 여부를 알려줍니다. 패치 형상이 한쪽 모서리에 박리를 집중시키는 경우 용접은 강할 수 있지만 여전히 피로가 적습니다. 두 번째 테스트에서만 이를 찾습니다.

실행이 끝날 때 우리가 보는 것

완료된 사이클 카운트는 합격 결과가 아니라 합격 조건입니다. 카운터가 멈추면 표본이 내려와 서면 체크리스트에 따라 검사됩니다. 손잡이, 스트랩 또는 앵커 패치가 분리되거나 부분적으로 분리되지 않습니다. 용접 보강재의 가장자리에 박리 또는 리프팅이 발생하지 않습니다. 버클, 슬라이더, D-링 또는 트라이글라이드의 파손, 변형 또는 균열이 없습니다. 강화 스티치에서 실 파손이 없습니다. 로드 포인트 주변의 차체 패널 왜곡이 없습니다. 트롤리 시스템이 있는 가방의 경우 손잡이가 부드럽게 늘어나거나 접히며 확실하게 잠깁니다.

분리되지 않은 부분은 모두 기록됩니다. 1,500사이클에서 2밀리미터 올라간 패치 가장자리는 통과 백이자 실패 프로세스이며 승인이 아닌 용접 매개변수 문제로 다시 엔지니어링으로 돌아갑니다. 테스트가 파괴적이거나 표본에 표시가 있는 경우 샘플은 격리되고 판매 가능한 재고로 다시 들어가지 않습니다.

더 넓은 QC 체인에 위치

어떤 단일 도구도 가방을 인증하지 않습니다. 진동 테스터는 앵커 포인트의 동적 하중 내구성을 다루며 모든 방향으로 전달됩니다.지퍼 왕복 수명 시험기크기에 적합한 측면 및 세로 하중 하에서 3,000주기를 통해 폐쇄를 수행합니다. 그만큼마모 시험기그리고마찰 견뢰도 시험기표면 내구성을 다루고 전사를 마무리합니다. 그만큼프로그래밍 가능한 온도 및 습도 챔버기계적 특성을 다시 확인하기 전에 고온 다습 및 영하의 사이클링을 통해 설정된 재료를 숙성시킵니다. 그런 다음 전체 어셈블리는 수중 제품의 경우 2시간 이상의 완전 침수 테스트를 거치거나 침수보다는 비에 견딜 수 있는 제품의 경우 폭우 및 워터젯 테스트를 거칩니다.

진동 테스트 실행~ 후에기후 노화는 구매자가 이용할 수 있는 가장 드러나는 순서 중 하나이며 명시적으로 지정할 가치가 있습니다. 접착제 보조 조인트와 일부 TPU 필름 등급은 72시간의 고온다습한 노출 후에 의미 있는 박리 강도를 잃습니다. 새로운 1,500주기와 노후화 후 600주기를 견디는 스트랩 앵커는 실온 테스트에서는 불가능한 것을 알려줍니다.

구매자가 요청해야 할 사항

사양 시트의 "진동 테스트"는 뒤에 4개의 숫자(kg 단위의 하중, 사이클 수, 테스트된 구성 요소 및 허용 기준)가 없으면 아무 의미도 없습니다. 네 가지 모두를 요청하세요. 카운트에 도달했는지, 아니면 기계가 일찍 자동으로 멈추었는지 물어보세요. 가방이 새 것으로 테스트되었는지 또는 환경 조건을 충족한 후에 테스트되었는지 물어보십시오. 그리고 특히 용접된 제품의 경우, 테스트 후 검사에 용접 보강 패치의 가장자리 들림이 포함되었는지 물어보십시오. 왜냐하면 분리만 검사하는 공급업체는 이미 벗겨지기 시작한 백에 대한 합격을 보고할 것이기 때문입니다.

OEM 및 ODM 프로그램의 경우 개발 단계에서 이러한 매개변수를 공동으로 설정하고, 툴링이 고정되기 전에 첫 번째 제품에서 이를 실행하고, 생산 중에 반복합니다. 브랜드 자체 프로토콜이나 제3자 실험실 보고서가 필요한 경우 사내 데이터가 사전 심사가 됩니다. 배송 3주 전에 SGS 또는 QIMA 보고서에서 문제를 찾는 것보다 자체 현장의 사이클 700에서 문제를 찾는 것이 좋습니다.

자주 묻는 질문

진동 충격 테스트는 낙하 테스트와 동일합니까?

아니요. 낙하 테스트는 단단한 표면에 제어할 수 없는 단일 충격이 가해졌을 때 가방과 내용물에 어떤 일이 발생하는지 평가합니다. 진동 충격 테스트는 수백 또는 수천 번의 제어된 로드 및 릴리스 주기 하에서 운반 지점의 피로를 평가합니다. 그들은 다양한 실패를 발견하고 가방은 하나는 편안하게 통과하고 다른 하나는 실패할 수 있습니다.

이 기계로 백팩뿐만 아니라 소프트 쿨러나 드라이백도 테스트할 수 있나요?

예. 정의된 운반 지점이 있는 모든 것을 고정 장치에 걸 수 있습니다. 건조 가방의 단일 운반 손잡이, 쿨러 백팩의 이중 어깨 끈, 더플의 상단 손잡이 등입니다. 측면이 부드러운 제품은 고정 장치 접촉 영역에 패딩 처리되어 있어 클램프가 스트랩을 마모시키지 않고 조인트가 아닌 그립에서 잘못된 실패를 일으키지 않습니다.

가방에 공시된 용량이 없으면 어떤 하중을 사용해야 합니까?

제품 규격은 가방 본체의 부피에 따라 결정됩니다. 실제로 아웃도어 장비의 경우 브랜드가 실제로 자체 포장에 인쇄하는 정격 용량에 마진을 추가하여 테스트하는 것을 선호합니다. 왜냐하면 이 용량이 소비자가 허가로 간주하는 숫자이기 때문입니다.

합격 결과가 가방이 현장에서 실패하지 않는다는 것을 보장합니까?

샘플링된 설계와 프로세스가 정의된 피로 임계값을 통과했음을 보장합니다. 현장 내구성은 생산 일관성에도 좌우됩니다. 이것이 바로 진동 테스트가 황금 샘플이 아닌 생산 샘플에 대해 실행되고 공정 내 용접 매개변수가 독립적으로 모니터링되는 이유입니다.

장비가 교정되었나요?

외부적으로는 공인 교정 기관을 통해 기계에 인증서가 게시되어 있습니다. 현재 인증서의 날짜는 2025년 12월 19일이며 재교정은 2026년 12월 18일까지입니다. 교정 상태는 모든 내부 감사의 일부이며 요청 시 방문 고객에게 제공됩니다.

이 시리즈의 다음

우리가 열어볼 다음 도구는 표준 광원 색상 일치 캐비닛입니다. 건물의 다른 어떤 장비보다 더 많은 고객 분쟁을 해결하는 작고 소박한 상자입니다. 색상은 모든 구매자가 개인적으로 검사하는 속성 중 하나이고 거의 모든 사람이 잘못된 조명 아래에서 검사하기 때문입니다.

Sealock은 OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine 및 STANLEY를 포함한 브랜드를 위해 중국 동관과 베트남 호치민에서 20년 넘게 고주파 용접 방수 장비를 제작해 왔습니다. 개발 중인 프로그램에 대한 전체 테스트 프로토콜을 원하거나 자체 품질 계약에 진동 매개변수를 지정하려면 다음 주소로 편지를 보내십시오.info@sealock.com.hk.
