1. RF 용접이란 무엇입니까?

고주파(HF) 용접 또는 유전체 용접이라고도 하는 RF 용접은 외부 열, 접착제 또는 기계적 체결 대신 전자기 에너지를 사용하여 열가소성 재료를 접착하는 제조 공정입니다. 두 용어는 산업 실무에서 서로 바꿔 사용할 수 있습니다. 기본 물리학은 동일합니다.

RF 용접의 특징은 열이 발생하는 곳입니다. 기존의 열 밀봉에서는 열에너지가 재료 표면에 가해지고 내부로 전도됩니다. RF 용접에서 전자기장은 재료에 침투하여 분자 수준에서 내부로부터 열을 생성합니다. 이러한 내부 가열은 대부분의 경우 연결 부위 양쪽의 기본 직물보다 더 강한 결합을 생성합니다.

이 기술은 1940년대부터 처음에는 PVC 기반 의료 및 포장 응용 분야에서 산업적으로 사용되었습니다. 유연성, 환경 준수 및 장기적인 성능이 중요한 제품 범주 전반에서 TPU가 PVC를 대체함에 따라 프리미엄 아웃도어 장비 제조에 TPU의 채택이 가속화되었습니다. 오늘날 RF 용접은 표면 물 튀김 저항뿐만 아니라 지속적인 정수압 하에서 유지되어야 하는 모든 방수 제품의 표준 제작 방법입니다.

일반적인 제품 응용 분야는 다음과 같습니다.

• 수중 건조 가방 및 방수 배낭
• 누출 방지 소프트 쿨러 및 절연 캐리어
• 팽창식 옥외 구조물
• 방수 의료 운송 포장
• 군사 및 전술 장비 케이스

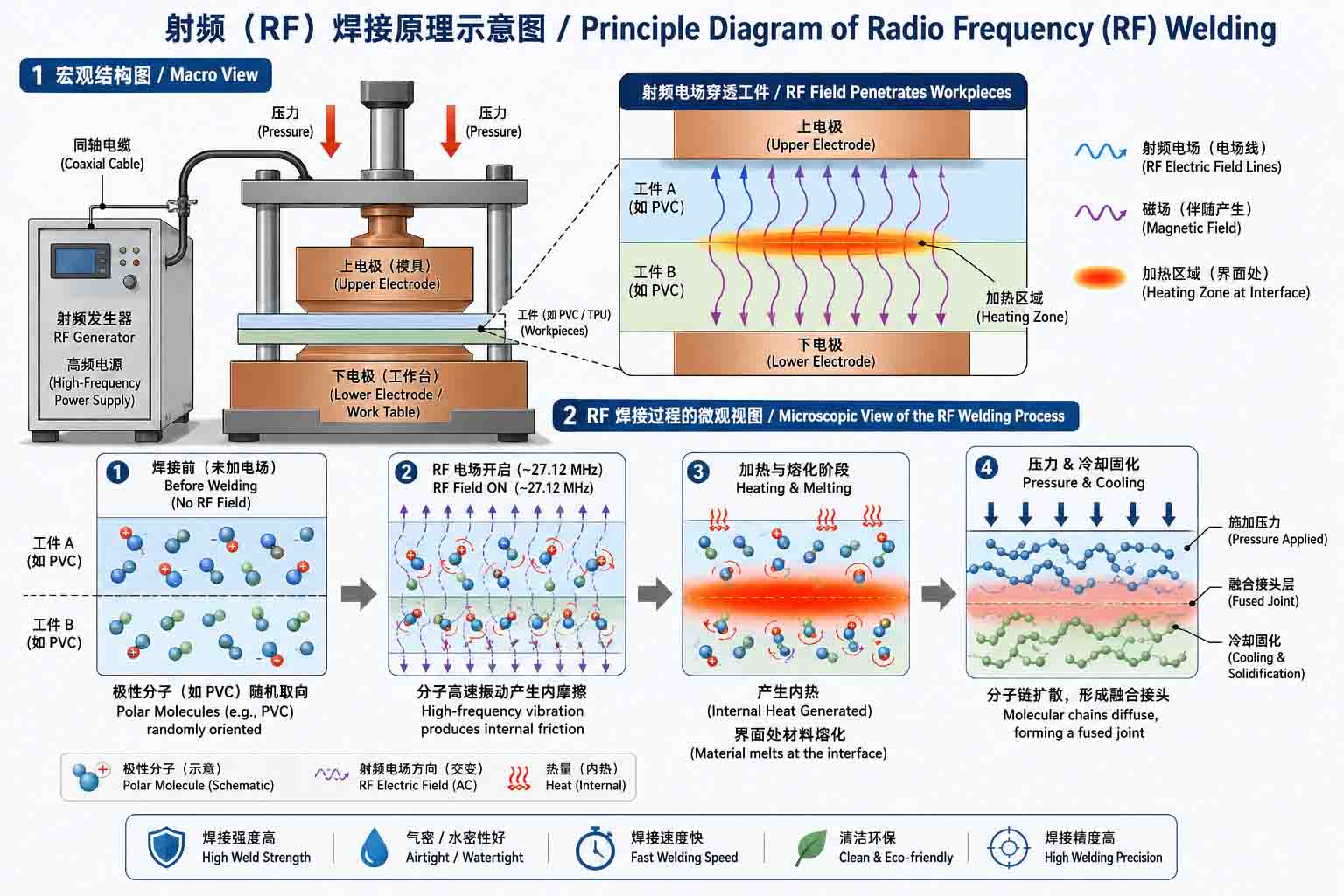

2. RF 용접 작동 원리

RF 용접 장비는 두 개의 금속 전극(다이 또는 플래튼이라고 함) 사이에 고주파 교류(일반적으로 27MHz ~ 40MHz(가장 일반적인 산업 주파수는 27.12MHz임))를 통과시켜 작동합니다. 용접할 재료는 이 다이 사이에 배치됩니다.

극성 분자 구조를 가진 열가소성 재료가 빠르게 변화하는 전자기장에 노출되면 해당 분자는 각 전자기장의 진동에 따라 재정렬을 시도합니다. 27.12MHz에서는 초당 대략 2,700만 번의 재정렬 시도를 의미합니다. 이 분자 운동으로 인해 발생하는 마찰은 표면이 아닌 용접 영역의 재료 두께 전체에 걸쳐 균일하게 열을 발생시킵니다.

동시에 프레스는 제어된 공압을 다이에 적용하여 재료 층을 함께 압축합니다. 내부 온도가 재료의 융합점에 도달하면 경계면의 층이 분자 수준에서 녹아서 섞입니다. RF 에너지가 제거되고 지속적인 압력 하에서 재료가 냉각되면 두 층은 접착되지 않고 꿰매어지지 않고 융합되는 하나의 연속 재료가 됩니다.

이러한 내부 열 발생은 표면에 적용되는 열 방법에 비해 몇 가지 실질적인 이점이 있습니다.

• 결합은 표면에서 안쪽으로 진행되지 않고 전체 용접 영역에 걸쳐 균일하게 형성됩니다.
• 전극 자체가 융합 온도에 도달할 필요가 없기 때문에 외부 표면이 타거나 변형될 가능성이 적습니다.
• 복잡한 다이 형상으로 곡선, 모서리 및 다층 결합을 포함하여 정확하고 반복 가능한 용접 패턴을 생성할 수 있습니다.
• 사이클 시간은 짧습니다. 일반적으로 재료 두께와 다이 면적에 따라 용접당 3~15초입니다.

3. TPU가 RF 용접에 특히 적합한 이유

모든 열가소성 수지가 RF 용접에 동일하게 반응하는 것은 아닙니다. 이 과정은 극성 분자 구조(전하가 분자 전체에 고르지 않게 분포되는 구조)를 갖는 물질에 따라 달라집니다. 극성 분자는 방향을 바꾸려고 시도함으로써 교번 전자기장에 반응합니다. 그 방향을 시도하면 열이 발생합니다.

TPU(열가소성 폴리우레탄)는 분자 골격의 우레탄 결합으로 인해 자연적으로 극성 구조를 가지고 있습니다. 이로 인해 RF 에너지에 대한 반응성이 뛰어나고 다양한 두께와 라미네이트 구성에 걸쳐 일관되게 용접하기가 상대적으로 쉽습니다.

RF 호환성 외에도 TPU는 프리미엄 방수 아웃도어 장비에 선호되는 기판으로 만드는 여러 가지 재료 특성을 제공합니다.

기타 RF 용접 가능 재료에는 PVC 코팅 직물, EVA 및 특정 PU 필름이 포함됩니다. PVC는 레거시 옵션입니다. 쉽고 저렴하게 용접되지만 가소제 관련 규제 위험이 있고 저온에서 부서지기 쉽습니다. 내구성이 뛰어난 제품이나 환경 준수 요구 사항이 있는 브랜드의 경우 TPU가 실용적인 선택입니다.

4. RF 용접과 기존 스티칭: 사용 시 실제로 차이가 의미하는 것

RF 용접 이음새와 스티칭 이음새를 비교하는 것은 엔지니어링 관점에서는 간단하지만, 스티치 구성이 실패하는 위치와 방법을 정확하게 아는 것은 가치가 있습니다. 실패 모드는 실패하기 전까지는 느리고 명확하지 않은 경우가 많기 때문입니다.

솔기 테이프 오류 모드는 특별한 주의를 기울일 가치가 있습니다. 테이프는 새 제품이고 적당한 조건에서 적절하게 작동합니다. 문제는 방수 가방과 쿨러가 적당한 조건에서 작동하지 않는다는 것입니다. 무겁고 젖은 장비로 가득 차 있고, 운송 중에 반복적으로 구부러지고, 뜨거운 차량에 방치되고, 가끔 앉아 있기도 합니다. 이러한 실제 하중으로 인해 테이프 접착 라인이 가장자리와 모서리에서 들리기 시작합니다. 박리는 물이 이미 들어갈 때까지 외부에서 보이지 않습니다.

RF 용접은 이러한 열화 경로를 완전히 제거합니다. 들어야 할 테이프 가장자리가 없고, 압력을 가하여 작업할 바늘 구멍이 없으며, 솔기 응력 지점에서 마모되는 실이 없습니다. 용접 영역은 유지되거나 유지되지 않습니다. 호환 가능한 재료에 대해 적절하게 실행된 용접에서는 주변 직물이 먼저 파손되는 지점을 훨씬 지나서 유지됩니다.

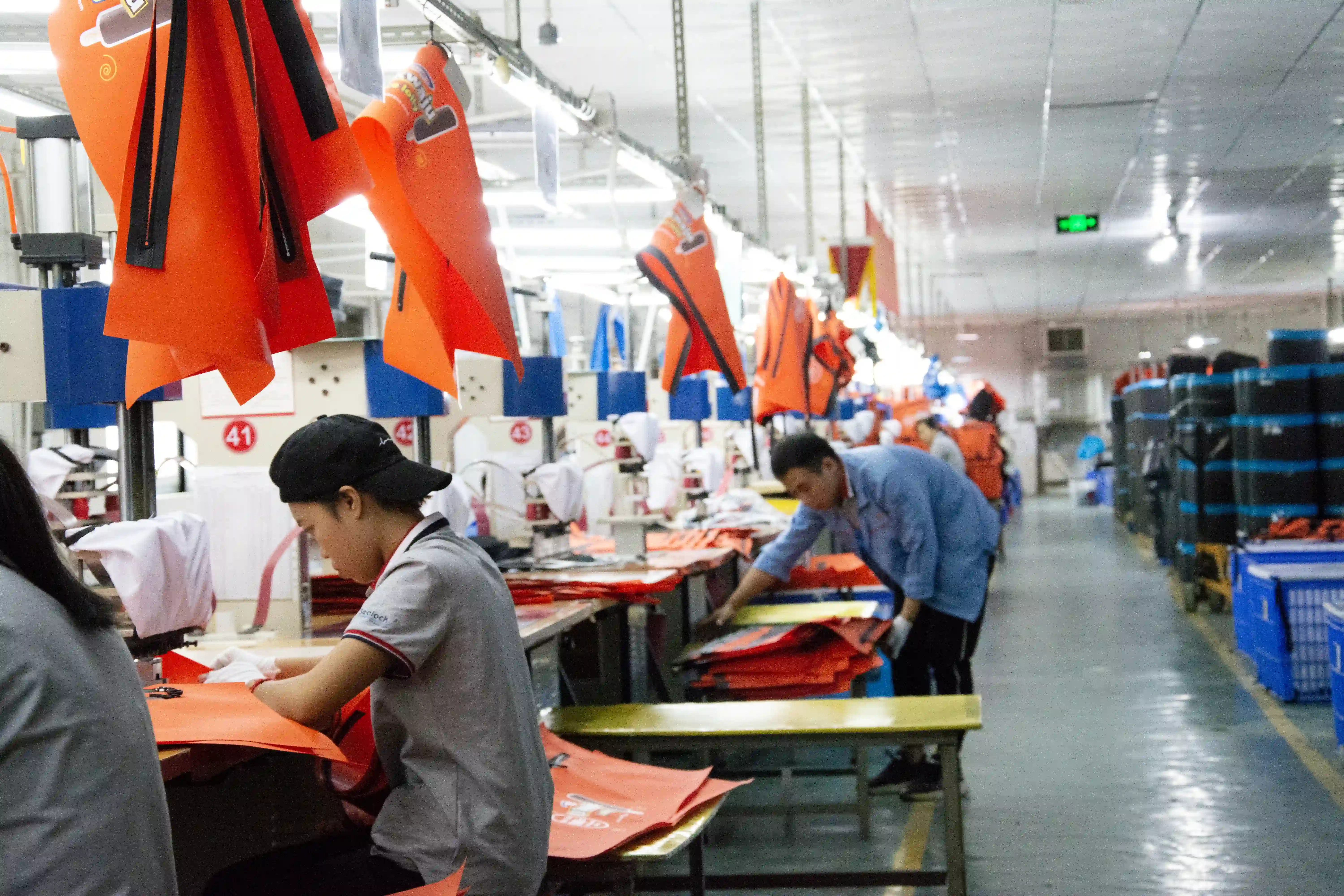

5. RF 용접 제조 공정, 단계별

1단계 - 재료 준비

TPU 적층 패널은 CNC 절단 또는 맞춤형 다이 커팅 시스템을 사용하여 정확한 치수로 절단됩니다. 이 단계의 패널 정확도는 용접 정렬 다운스트림에 직접적인 영향을 미칩니다. 몇 밀리미터의 치수 드리프트만 있어도 용접 영역이 잘못 정렬됩니다. 재료 표면에는 오염이 없어야 합니다. 취급 시 발생하는 기름, 절단 시 발생하는 먼지 또는 보관 시 발생하는 습기는 모두 RF 에너지 전달을 방해하고 불완전한 융합을 생성할 수 있습니다.

2단계 - 다이 선택 및 기계 설정

용접 다이는 용접 형상을 결정하는 전극 모양입니다. 다양한 제품 구성에는 패널 결합을 위한 플랫 심 다이, 곡선 폐쇄 또는 보강 패치를 위한 성형 다이, 대량 반복 용접을 위한 다중 캐비티 다이 등 다양한 다이 프로파일이 필요합니다. 다이 선택은 제품에 필요한 특정 용접 형상과 일치합니다. 주파수, 전력 출력, 프레스 압력 및 사이클 시간과 같은 기계 매개변수는 특정 TPU 공식 및 용접되는 재료 두께에 맞게 보정됩니다. 이러한 매개변수는 제품 SOP에 문서화되어 있으며 생산 실행 전반에 걸쳐 일관되게 반복됩니다.

3단계 - 재료 위치 지정

패널은 용접 레이아웃에 따라 다이 내에서 정렬됩니다. 용접 폭의 균일성을 위해서는 일관된 위치 지정이 중요합니다. 대부분의 전문 RF 용접 설정에서는 고정 장치 가이드 또는 등록 표시를 사용하여 작업자 위치 변동성을 제거합니다.

4단계 - RF 에너지 활성화 및 압력 결합

프레스가 닫히고 재료 스택에 공압이 적용됩니다. RF 에너지는 교정된 주기 기간 동안 활성화됩니다. 내부 분자 가열은 용접 인터페이스의 재료를 융합 온도로 가져오는 반면 외부 표면은 변형점 아래로 유지됩니다. 이 단계 전반에 걸쳐 압력이 유지됩니다.

5단계 - 압력 하에서 냉각

RF 에너지는 꺼지지만 프레스 압력은 냉각 단계 동안 유지됩니다. 이는 품질이 낮은 제조 환경에서 자주 수행되는 단계이며 중요합니다. 용접 영역이 응고되기 전에 압력이 해제되면 융합된 재료가 변형되어 치수 불일치와 함께 약한 결합이 생성될 수 있습니다. 적절한 냉각 시간은 매개변수 개발 단계에서 결정되며 사이클에서 타협할 수 없는 부분으로 처리됩니다.

6단계 - 트림 및 검사

용접 주변의 플래시 재료가 잘립니다. 부품이 다음 조립 단계로 이동하기 전에 각 용접 부위에 탄 자국, 불완전한 융합 영역 또는 치수 편차가 있는지 육안으로 검사합니다.

6. 심 엔지니어링: 용접의 유지 여부를 결정하는 변수

RF 용접은 일관된 기계 설정이 다른 요인에 관계없이 일관된 결과를 생성하는 프로세스가 아닙니다. 솔기 성능은 여러 변수의 상호 작용에 의해 결정되며 각 변수를 이해하고 제어해야 합니다.

용접 폭

용접 영역이 넓을수록 응력이 더 넓은 영역에 분산되고 일반적으로 심 파열 저항이 더 높아집니다. 지속적인 정수압이나 동적 하중을 받는 제품(잠수정 건조 백, 쿨러 베이스 솔기, 인플레이션 블래더 접합부)의 경우 최소 용접 폭은 사양 항목이지 생산 후 고려할 사항이 아닙니다. 모서리의 좁은 용접과 반경 전환은 일반적인 실패 시작점이므로 다이 설계 중에 명시적인 주의를 기울여야 합니다.

RF 전력 일관성

용접 사이클 중 불안정한 전력 출력으로 인해 내부 가열이 균일하지 않게 됩니다. 시각적 표시기는 고출력 영역과 창백하고 융합이 부족한 영역의 화상 표시입니다. 압력 등급 제품에서는 둘 다 허용되지 않습니다. 전문 RF 용접 장비는 사이클 전반에 걸쳐 일관된 전력 공급을 유지합니다. 정기적인 교정 검증은 책임 있는 장비 유지 관리의 일부입니다.

재료 두께 및 배합 일치

RF 용접 매개변수는 재료 두께와 TPU 구성에 따라 다릅니다. 0.8mm TPU 필름에 최적화된 매개변수 세트는 1.5mm 라미네이트 원단에 적용할 경우 융합이 충분하지 않으며, 반대로 사용할 경우 더 얇은 소재가 탈 수 있습니다. 제품 실행 간에 재료 사양이 변경되는 경우(다른 직물 무게, 다른 TPU 코팅 무게) 매개변수는 전송되는 것으로 가정하는 것이 아니라 재검증되어야 합니다.

일반적인 실패 원인

• 불충분한 RF 에너지 또는 사이클 시간:표면에서는 완전해 보이지만 인터페이스가 완전한 융합 온도에 도달하지 못하기 때문에 낮은 압력에서는 실패하는 결합을 생성합니다.
• 표면 오염:용접 경계면의 오일, 습기 또는 미립자 물질로 인해 융합이 발생하지 않은 국부적인 보이드가 생성됩니다.
• 잘못된 프레스 압력:너무 낮으면 녹은 인터페이스가 냉각되기 전에 분리될 수 있습니다. 너무 높으면 용접 영역에서 재료가 압착되어 유효 접착 폭이 줄어들 수 있습니다.
• 냉각 중 조기 압력 해제:용접부 가장자리에서 치수 왜곡이 발생하고 결합 강도가 감소합니다.
• 다이 마모:마모되거나 손상된 다이 표면은 일관되지 않은 압력 분포를 발생시켜 다이 페이스 전반에 걸쳐 용접 품질이 다양해집니다.

7. 소프트 쿨러 제조 시 RF 용접

소프트 쿨러는 정수압 요구 사항(라이너는 물이 새지 않고 유지되어야 함)과 열 요구 사항(단열 시스템이 수분 침투로 인해 손상되어서는 안 됨) 및 위생 요구 사항(내부 표면은 청소 가능하고 곰팡이에 강해야 함)을 결합하기 때문에 심 엔지니어링에 특히 까다로운 응용 분야를 제공합니다.

스티치된 소프트 쿨러에서 내부 라이너와 단열 폼 층 사이의 이음새는 습기 통로입니다. 녹은 얼음물은 바늘 구멍을 통해 흡수되어 라이너와 폼 사이에 축적되어 배수되거나 건조될 수 없습니다. 몇 주 동안 정기적으로 사용하면 조달 담당자가 지속적으로 기존 공급업체 제품 품질에 대한 가장 큰 불만 사항으로 식별하는 지속적인 냄새 및 곰팡이 성장이 발생합니다.

RF 용접은 구조적으로 이러한 경로를 제거합니다. RF 용접 소프트 쿨러의 내부 라이너는 단일 방수 세면대입니다. 솔기 간격, 바늘 구멍, 테이프 가장자리가 없습니다. 녹은 얼음물은 라이너에 남아서 쏟아내거나 닦아낼 수 있습니다. 절연층은 제품의 사용 수명 동안 건조한 상태를 유지합니다.

RF 용접 소프트 쿨러 구조의 추가 성능 이점:

• 밀폐된 내부 챔버는 대류 열 교환을 줄여 얼음 보유 기간을 직접적으로 향상시킵니다.
• 부드럽고 다공성이 없는 TPU 내부 표면은 식품 등급 접촉 표준을 충족하고 미생물 성장을 방지합니다.
• HF 용접 강화 패치를 사용하면 기본 방수 멤브레인을 뚫지 않고도 D링과 핸들 부착이 가능합니다.
• 방수 지퍼 잠금 시스템을 통합하여 용접 본체를 보완하고 접근 지점에서 밀폐 성능을 유지할 수 있습니다.

8. RF 용접 제품에 대한 실험실 테스트 및 품질 관리

RF 용접 구조는 이를 검증하는 QC 프로세스만큼만 신뢰할 수 있습니다. 육안 검사는 필요하지만 충분하지는 않습니다. 이음새는 압력을 가하면 파손될 내부 공극을 포함하면서 표면에 완전히 융합된 것처럼 보일 수 있습니다. 방수 RF 용접 제품에 대한 전문가 수준의 QC에는 몇 가지 고유한 테스트 프로토콜이 포함됩니다.

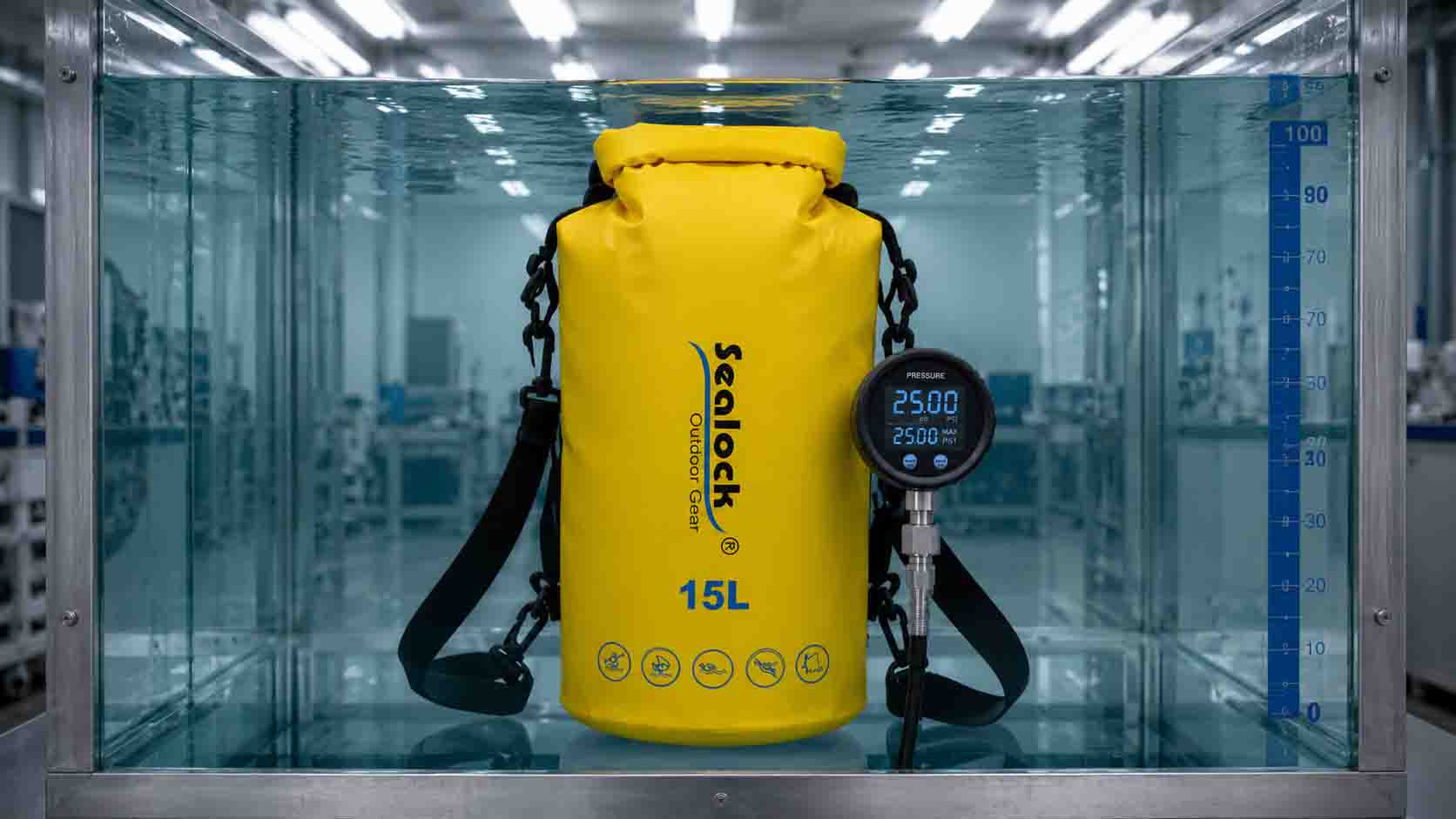

공기압(정수압) 테스트

압력 등급 제품의 솔기 무결성을 가장 직접적으로 테스트합니다. 완성된 백 또는 쿨러는 지정된 내부 압력(1.0Bar는 극한 해양 및 수중 응용 분야의 표준)으로 팽창되고 지정된 기간 동안 해당 압력을 유지합니다. 봉지를 물에 담그거나 비눗물로 관찰하여 솔기 또는 마감 지점에서 미세 기포 방출을 감지합니다. 배출이 없는 것이 합격 조건입니다. 이 테스트에서는 정수압 성능과 파열 저항성을 동시에 확인합니다.

물 침수 테스트

제품을 지정된 기간 동안 지정된 깊이에 담근 다음 내부적으로 습기 유입 여부를 검사합니다. 이 테스트는 정압 테스트에서는 감지할 수 있는 기포를 생성하지 않을 수 있지만 실제 침수 조건에서는 물 침투를 허용하는 미세 누출 지점을 식별합니다.

솔기 파열 테스트

용접 영역이 파손되는 압력을 측정하는 파괴 테스트입니다. 파열 압력은 제품 사양 최소값과 비교됩니다. 사양 이하의 결과는 생산을 계속하기 전에 진단하고 수정해야 하는 공정 매개변수 문제를 나타냅니다. 버스트 테스트는 일반적으로 개별 장치가 아닌 각 생산 실행의 샘플 세트에 적용됩니다.

콜드 플렉스 테스트

주변 온도에서 잘 작동하는 용접 영역은 저온에서 부서지기 쉬운 실패 지점이 될 수 있습니다. 특히 재료 구성이나 냉각 매개변수가 추운 날씨에 사용하도록 최적화되지 않은 경우 더욱 그렇습니다. 저온 굴곡 테스트는 -20°C 또는 -30°C 이하의 온도에서 용접 샘플을 반복적으로 굴곡시켜 추운 날씨 현장에서 사용하는 열적 및 기계적 조건 하에서 이음매가 무결성을 유지하는지 확인합니다.

가속 내후성 시험

UV 방사선, 높은 습도 및 염분 노출 주기는 압축된 실험실 시간에서 다년간의 해양 사용을 시뮬레이션하는 데 사용됩니다. 이 테스트는 전체 제품이 아닌 용접부 샘플에 적용되며 TPU 코팅 접착력, 용접 접착 내구성, 장기적인 환경 스트레스 하에서의 치수 안정성을 평가합니다.

9. 일반적인 RF 용접 제품 응용

방수 아웃도어 장비

• 수중 건조 가방(롤탑 및 지퍼 잠금 장치)
• 방수 배낭 및 더플백
• 카약 및 래프팅 허리 팩
• 오토바이 테일 백 및 방수 짐바구니

소프트 쿨러 및 절연 캐리어

• 누출 방지 소프트 쿨러 백팩
• 해양 물고기 쿨러 백
• 의료 샘플 및 백신 운송 냉각기
• 상업용 콜드체인 배송 가방

산업용 및 전술용 제품

• 팽창식 야외 대피소 및 구조물
• 방수 장비 커버 및 케이스
• 군용 전술 건조 가방
• 방수 의료 포장 및 봉쇄
