27.12MHz 표준: RF 용접 가열이 다른 이유

RF 용접과 기존 열 접착의 핵심 차이점은 효율성뿐만 아니라 재료를 통해 열이 이동하는 방향입니다.

기존 방법(핫 바, 가열 플래튼, 히트건)은 재료 표면에 에너지를 가하고 전도를 통해 내부를 접착 온도로 끌어옵니다. 얇은 필름의 경우 이는 적절하게 작동합니다. 프리미엄 방수 장비에 사용되는 두껍고 조밀한 TPU 라미네이트 직물의 경우 실용적인 문제가 발생합니다. 내부 인터페이스를 융합 온도로 가져오려면 먼저 외부 레이어가 타거나 변형될 위험이 있을 만큼 충분한 표면 체류 시간이 필요합니다. 재료 두께가 증가함에 따라 "충분하지 않음"과 "너무 많음" 사이의 창이 좁아집니다.

RF 용접은 재료 내부로 열을 전도하는 대신 재료 내부에서 열을 발생시켜 이를 우회합니다. 전문 RF 용접 장비는 이 등급의 산업용 장비에 할당된 지정된 ISM(산업, 과학, 의료) 무선 주파수 대역인 27.12MHz에서 작동합니다. 이 주파수에서 교번 전자기장은 TPU 내의 극성 분자가 각 진동(초당 약 2,700만 번)으로 재정렬을 시도하도록 합니다. 이로 인해 발생하는 분자 마찰은 표면에서 내부 열 전도에 의존하지 않고 융합이 발생해야 하는 경계면에서 용접 영역 전체에 균일하게 열을 발생시킵니다.

동시에 가해지는 공압 하에서 접합 인터페이스의 재료는 융합 온도에 도달하고 층은 분자 수준에서 병합됩니다. 필드가 제거되고 재료가 지속적인 압력 하에서 냉각되면 두 패널 사이의 원래 경계는 더 이상 구조적으로 존재하지 않습니다. 용접 영역은 단일 연속 재료 조각이 됩니다. 파괴적인 당김 테스트에서 이 영역은 일반적으로 주변 기본 패브릭의 실패 지점을 지나 유지됩니다. 그 결과는 적절하게 실행된 RF 용접에 대한 실질적인 벤치마크입니다.

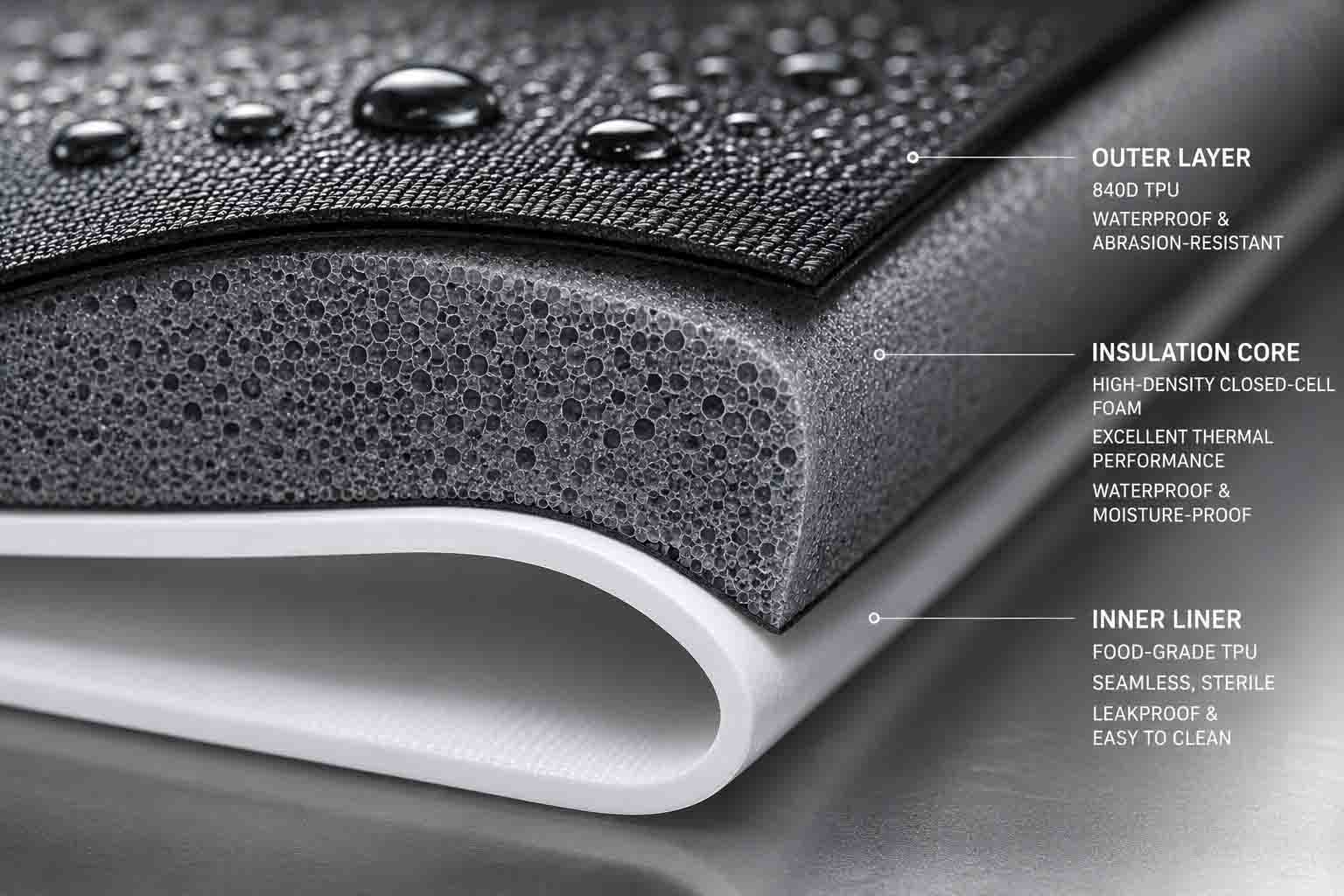

용접 840D 고강도 TPU: 오류에 대한 더 좁은 마진

RF 용접은 PVC, PET, EVA, 다양한 PU 코팅 직물 등 다양한 호환 가능한 열가소성 수지에 적용됩니다. 하중이 가해졌을 때 지속적인 내마모성과 구조적 완전성을 요구하는 견고한 실외 응용 분야의 경우 840데니어 고강도 TPU가 벤치마크 소재입니다. 이는 또한 프로세스 교정에 가장 많은 요구 사항을 적용하는 것이기도 합니다.

데니어가 높을수록 용접 영역에서 더 많은 재료 질량을 의미하며, 이는 융합 온도에 도달하기 위해 더 많은 전자기 에너지가 필요합니다. 어려운 점은 이것이 단순히 전원을 켜는 것을 의미하지 않는다는 것입니다. 작동 창(불충분한 에너지(불완전한 융합, 누출되기 쉬운 용접)과 과도한 에너지(재료가 타는 현상, 방수 장벽 손상) 사이의 범위)는 직물 무게가 증가함에 따라 좁아집니다. 420D TPU에서 깔끔하게 작동하는 전원 설정은 동일한 사이클 시간에 840D에서 콜드 스팟을 생성할 수 있는 반면, 840D에 대해 보정된 설정은 동일한 제품에서 더 얇은 재료를 태울 수 있습니다.

이를 관리하려면 재료별 교정이 필요합니다. 840D TPU가 생산 라인에 진입할 때(신제품 출시 또는 동일한 공급업체의 새로운 재료 배치 등) RF 전력 출력, 프레스 압력 및 사이클 타이밍을 해당 특정 재료(데니어, TPU 코팅 중량 및 제형)에 대해 검증해야 합니다. 이러한 매개변수는 문서화된 SOP에 속하며 각 생산 실행 시작 시 검증됩니다. 모든 직물 무게에 걸쳐 균일한 설정을 적용하는 시설은 기능이 어떻게 설명되는지에 관계없이 이 작업을 수행하지 않습니다.

생산 일관성을 결정하는 세 가지 프로세스 변수

압력 테스트를 통과한 프로토타입은 올바른 용접이 가능하다는 것을 입증합니다. 일관된 생산을 위해서는 전체 볼륨에 걸쳐 반복 가능한지 여부를 결정하는 변수를 제어해야 합니다.

다이 툴링 정밀도

용접 다이(재료와 접촉하고 용접 형상을 정의하는 모양의 전극)는 황동 또는 알루미늄을 사용하여 특정 솔기 패턴에 필요한 치수로 가공됩니다. 이 툴링의 치수 정확도는 부차적인 문제가 아닙니다. 다이 표면이 고르지 않으면 용접 영역 전체에 압력 분포가 고르지 않게 되어 내부 가열이 고르지 않게 됩니다. 즉, 재료가 전체 용융 온도에 도달하지 못한 콜드 스팟과 과열된 핫 스팟이 발생합니다. 차가운 지점이 누출 시작 지점이 됩니다. 핫스팟은 장기적으로 솔기 무결성을 손상시키는 재료가 얇아지는 영역이 됩니다.

다이 마모는 생산량에 걸쳐 동일한 영향을 미칩니다. 생산 캠페인 시작 시 허용 오차 범위 내에 있던 접촉 표면은 점차 허용 오차 범위를 벗어납니다. 책임 있는 RF 용접 작업은 금형 상태를 추적하고 마모가 용접 품질에 영향을 미치기 전에 툴링을 교체하거나 재보정합니다. QC 테스트가 시작된 이후에는 높은 실패율이 나타나지 않습니다.

압력 적용: 2단계, 2가지 다른 기능

RF 용접의 공압은 활성 용접 단계와 뒤따르는 냉각 단계에서 서로 다른 기능을 수행하며 두 가지 모두 중요합니다.

활성 RF 단계 동안 압력은 용접 인터페이스에서 재료 층 사이의 긴밀한 접촉을 보장하여 TPU가 융합 온도에 도달하면 분자 혼합을 가능하게 합니다. RF 에너지가 제거된 후 냉각 단계에서 압력은 폴리머 사슬이 굳어지는 동안 융합 영역을 제자리에 유지합니다. 용접 영역이 충분히 냉각되기 전에 압력을 해제하면 여전히 부드러운 재료가 변형되어 사용 중 응력 집중 지점이 되는 용접 영역 가장자리에서 결합력이 약해지고 치수 불일치가 발생합니다.

조기 압력 해제는 대량 RF 용접에서 가장 일반적인 프로세스 지름길 중 하나입니다. 여기서 사이클 시간 압력은 다음 부품으로 빠르게 이동하도록 운영 인센티브를 생성합니다. 결과 용접은 종종 육안 검사와 초기 저압 ​​테스트를 통과한 후 현장에서 지속적인 하중과 반복적인 굴곡 주기 하에서 높은 실패율을 보여줍니다.

사이클 타이밍

전체 RF 용접 사이클은 프리프레스(RF 활성화 전에 압력을 가하여 재료가 다이에 올바르게 안착되도록 함), 활성 용접(RF 에너지 켜짐, 분자 가열 및 융합 발생), 압력 하 냉각(RF 꺼짐, 용접 영역 응고)의 세 단계로 실행됩니다. 각 단계는 사용 중인 재료 두께, 코팅 중량 및 다이 형상에 따라 최적의 기간을 갖습니다.

이러한 타이밍은 자료 간에 전송되지 않습니다. 특정 TPU 사양을 위해 개발된 사이클은 더 무거운 직물을 덜 용접하고 동일한 제품의 다른 곳에 사용되는 가벼운 소재를 과도하게 용접할 위험이 있습니다. 생산 실행 간에 재료 사양이 변경되는 경우(데니어, 코팅 중량, 공급업체 배치) 사이클 매개변수에 대한 연속성 가정이 아닌 재검증이 필요합니다.

1.0 Bar 정수압 테스트: 실제로 확인되는 사항

시각적인 이음매 검사는 눈에 띄는 탄 자국, 용접 범위의 명백한 간격, 전체적인 치수 왜곡 등 표면 수준의 결함을 식별합니다. 이는 융합되지 않은 내부 영역, 용접 인터페이스의 미세 공극 또는 주변 조건에서는 유지되지만 하중이 가해지면 열리는 냉점은 식별하지 못합니다. 압력 등급이 표시된 방수 제품의 경우 육안 검사는 천장이 아닌 바닥에서 이루어집니다.

1.0 Bar 정수압 테스트는 심각한 RF 용접 옥외 제품에 대한 검증 표준입니다. One Bar는 10미터 물기둥의 정수압에 해당합니다. 이는 대부분의 실외 제품이 현장 사용 시 직면하게 되는 침수 조건을 훨씬 넘어서는 의미 있는 생산 자격 테스트입니다.

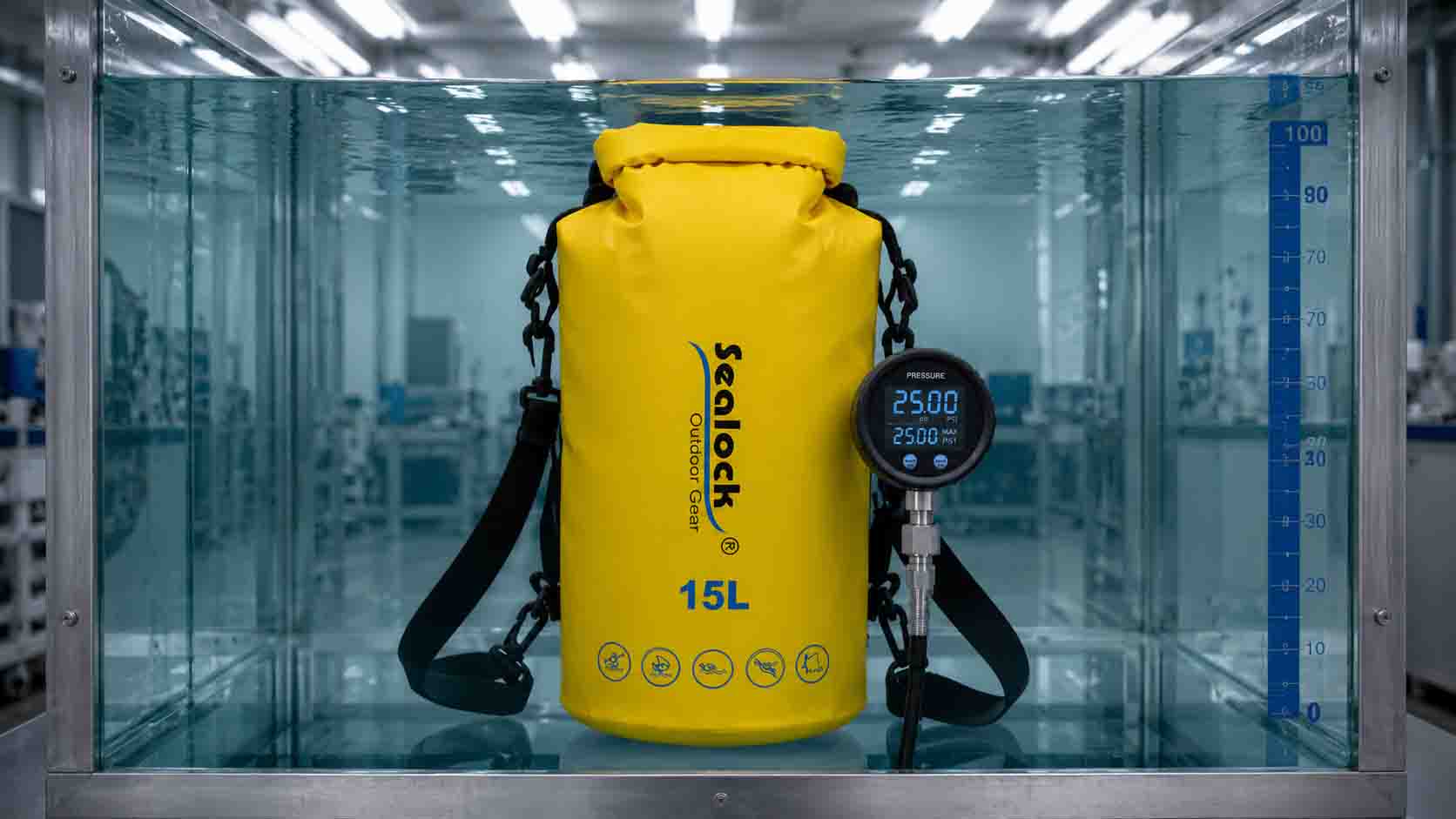

절차: 완성된 제품을 1.0 Bar 내부 압력으로 팽창시키고 물에 담그거나 정의된 기간 동안 압력을 유지합니다. 통과 조건은 모든 이음새, 용접 영역 또는 폐쇄 지점에서 미세 기포 방출이 전혀 발생하지 않는 것입니다. 단일 거품은 규모에 관계없이 현장에서 물을 사용할 수 있는 누출 경로를 나타냅니다. 이 테스트 수준에서는 허용되는 부분 통과가 없습니다.

테스트를 통해 확인되는 것은 테스트 순간에 특정 장치가 압력을 유지하는지 여부를 넘어서는 것입니다. 1.0 Bar를 통과한 제품은 모든 용접 영역에서 완전한 분자 융합을 확인하고, 전체 심 형상에서 정확한 다이 접촉을 확인했으며, 압력 해제 전 적절한 냉각을 확인했습니다. 생산 실행 전반에 걸쳐 일관된 합격률은 긍정적인 추세를 보인 개별 단위 변동이 아니라 프로세스 제어의 증거입니다.

테스트 빈도는 테스트 심각도만큼 중요합니다. 중요한 솔기 제품에 대한 단위별 테스트는 완전한 생산 범위를 제공하고 배송 전에 개별 오류를 포착합니다. 일괄 샘플링은 저렴한 비용으로 통계적 신뢰도를 제공하지만 개별적인 실패를 허용합니다. 적절한 프로토콜은 단일 장치 현장 고장의 다운스트림 비용에 따라 달라집니다. 한 번의 누출로 인해 보증 청구가 발생하고 잠재적인 브랜드 노출이 발생하는 제품의 경우 장치당 테스트가 합리적인 입장입니다.
