RF 용접이란 무엇입니까?

고주파 또는 HF 용접이라고도 하는 RF 용접은 나사산, 접착제 또는 표면 열이 아닌 전자기 에너지를 사용하여 열가소성 재료를 접착하는 제조 공정입니다. TPU와 같은 호환 가능한 재료가 고주파 전자기장에 노출되면 재료 내의 극성 분자가 빠르게 진동하기 시작합니다. 이러한 분자 운동은 재료 내부에서 바깥쪽으로 열을 생성하며 제어된 공압 하에서 결합 인터페이스의 두 층이 함께 녹아 단일 연속 구조로 융합됩니다.

RF 에너지가 제거되고 지속적인 압력 하에서 재료가 냉각되면 용접은 영구적입니다. 전통적인 의미의 이음새는 없습니다. 단지 두 개의 개별 재료 조각이 하나가 된 영역일 뿐입니다. 실도 없고, 바늘 구멍도 없고, 아무것도 묶는 테이프도 없습니다.

이 기술은 수중 건조 백, 누수 방지 등 다양한 까다로운 응용 분야에서 사용됩니다.소프트 쿨러, 팽창식 옥외 구조물, 방수 의료 운송 포장 및 군용 전술 장비. 이러한 애플리케이션이 공유하는 점은 누출이 불편할 뿐만 아니라 비용이 많이 들거나 위험한 상황인 이음새 실패에 대한 편협함입니다.

전통적인 바느질이란 무엇입니까?

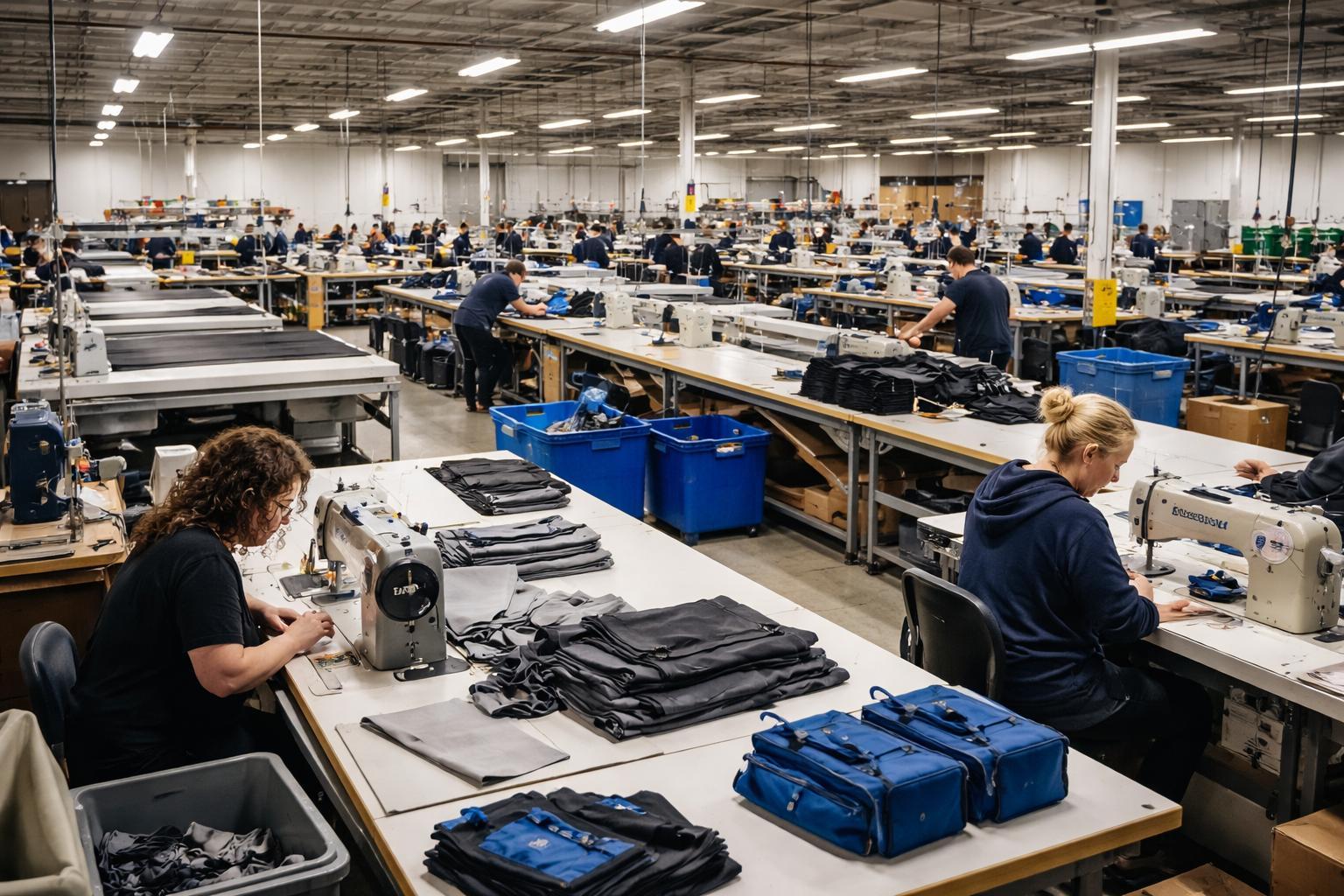

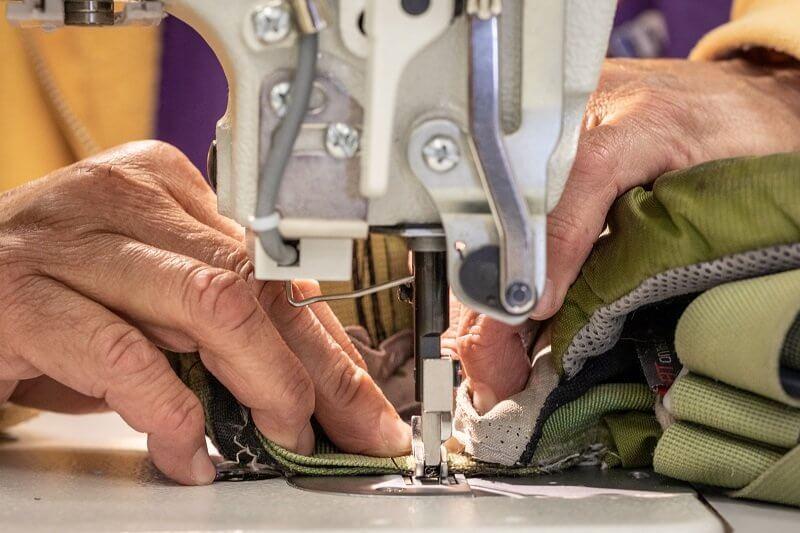

산업용 스티칭은 재료를 기계적으로 결합합니다. 바늘이 실을 전달하는 직물 층을 통과하며, 실이 통과하는 사이에 고정되어 패널을 함께 고정합니다. 이는 한 세기가 넘는 기간 동안 섬유 제조의 근간이 되어온 성숙하고 매우 유연한 공정입니다. 의류, 일반 수하물, 통기성 하이킹 장비 등 대부분의 직물 제품에 적합하며 생산 유연성과 비용 측면에서 상당한 이점을 제공합니다.

방수 응용 분야의 문제는 구조적이며 피할 수 없는 문제입니다. 바늘이 방수 직물을 ​​통과할 때마다 구멍이 생깁니다. 표준 밀도로 1미터의 스티칭으로 수백 개의 천공이 생성됩니다. 개별적으로 각 구멍은 작습니다. 종합적으로, 그들은 제품의 모든 솔기 라인을 따라 방수 멤브레인을 통해 연속적인 경로를 형성합니다.

제조업체는 솔기 테이프, 방수 코팅 및 실런트를 사용하여 이 문제를 해결합니다. 이러한 솔루션은 어느 정도까지 작동합니다. 적당한 조건에서 실용적인 목적을 위해 스티치 제품을 "방수"에서 "방수"로 끌어올릴 수 있습니다. 그러나 공정 단계와 비용이 추가되고, 지속적인 사용과 압력에 따라 관련이 있는 테이프 박리, 코팅 마모와 같은 자체 고장 경로가 도입됩니다.

두 가지 방법이 재료를 결합하는 방법: 구조적 차이

이 두 가지 시공 방법의 차이점은 이음매의 응력이 어디에 존재하는지에 따라 결정됩니다.

스티치 구조에서는 솔기에 가해지는 기계적 하중이 재료에 뚫린 일련의 구멍을 통과하는 실에 의해 전달됩니다. 대부분의 경우 실은 함께 묶고 있는 천보다 가늘고 강도가 약합니다. 각 스티치 구멍은 응력 집중 지점입니다. 이 지점은 직물이 천공되어 있고 하중을 받은 상태에서 반복적으로 구부러지면 점진적으로 확대되는 위치입니다. 이것이 스티치 솔기가 예전과 같은 방식으로 실패하는 이유입니다. 일반적으로 하중 집중이 가장 높은 모서리나 부착 지점에서 시작하여 스트레스 지점에서 점차적으로 실패합니다.

RF 용접 구조에는 구멍이나 나사산이 없습니다. 이음매에 가해지는 하중은 용접된 전체 영역에 분산되어 연속적인 재료 층으로 융합됩니다. 잘 실행된 용접 영역은 일반적으로 주변 베이스 직물의 인장 강도와 일치하거나 이를 초과합니다. 즉, 파괴적인 당김 테스트에서 용접선이 무너지기 전에 베이스 직물이 찢어집니다. 고장이 발생하는 경우의 형태는 다르며 일반적으로 제품 사용 수명의 후반에 발생합니다.

특히 방수 성능의 경우 차이점은 두 가지입니다. RF 용접 이음매에는 물이 침투할 수 있는 고유한 경로가 없습니다. 스티치 솔기는 정의에 따라 가능하며 문제는 해당 경로가 얼마나 잘 덮여 있는지입니다.

방수 성능: 격차가 가장 측정 가능한 곳

가벼운 비, 잠깐의 물보라 등 정적인 저압 조건에서는 잘 테이프 처리된 솔기와 RF 용접 솔기 사이의 성능 차이가 즉시 눈에 띄지 않을 수 있습니다. 이러한 상황에서는 둘 다 물을 차단할 수 있습니다. 조건이 더욱 까다로워지면 격차가 더욱 분명해집니다.

호환 가능한 재료의 RF 용접 이음매는 누출 없이 1.0Bar(10미터 수주 정수압에 해당)까지 압력 테스트를 받을 수 있습니다. 여기에는 실제 침수, 급류로 인한 수압, 바위에 부딪히거나 패들러가 앉는 카약 가방의 동적 하중이 포함됩니다. 용접은 유지되거나 유지되지 않으며, 고품질 TPU에서 적절하게 실행된 용접은 안정적으로 유지됩니다.

솔기 테이프로 스티치된 솔기는 일반적으로 해당 압력의 일부에서 누출이 나타나기 시작합니다. 구체적인 실패 지점은 테이프 품질, 적용 일관성 및 제품 사용 주기 횟수에 따라 다르지만, 실제 조건에서 스티칭 구성의 현실적인 범위는 0.1~0.3Bar입니다. 그 너머에는 테이프 본드 가장자리가 올라가고 물이 아래 바늘 구멍을 찾습니다.

실용적인 의미: 수중용으로 판매되는 모든 제품, 해양 환경에서 사용되는 제품 또는 젖은 경우 가방의 내용물이 중요한 응용 분야의 경우 솔기 테이프를 사용한 스티치 구조는 신뢰할 수 있는 장기적인 솔루션이 아닙니다. 간헐적인 물튀김 방지 기능만으로도 충분한 경량 실외 사용의 경우 종종 그렇습니다.

시간이 지남에 따른 내구성: 각 솔기 유형의 노화 방식

아웃도어 장비는 한번 사용하지 않습니다. 수년간 정기적으로 사용하면 채워지고, 압축되고, 접히고, UV에 노출되고, 소금에 젖고, 온도 순환을 거칩니다. 솔기 부위는 시공 방법에 따라 이 응력이 다르게 축적됩니다.

RF 용접 이음매는 스티치 구조에 영향을 미치는 특정 열화 경로 없이 노화됩니다. 풀릴 실이 없고, 작업할 스티치 구멍이 없으며, 차가운 물과 따뜻한 햇빛 사이를 오가는 가방의 반복적인 팽창과 수축으로 인해 벗겨지는 테이프 접착제가 없습니다. 새 제품일 때 압력 테스트를 통과한 용접부는 기본 재료가 물리적으로 손상되지 않았다는 가정 하에 일반적으로 몇 년 후에도 통과합니다.

스티치된 솔기는 시간이 지날 때까지 눈에 띄지 않는 방식으로 노화됩니다. 실이 점점 닳아집니다. 방수 멤브레인의 스티치 구멍은 반복되는 굴곡 응력에 따라 약간 확대됩니다. 신제품에서는 완벽해 보였던 심 테이프가 UV 노출 및 열 순환 후에 모서리와 가장자리에서 들뜨기 시작합니다. 이러한 변화 중 어느 것도 극적이지 않으며 누적됩니다. 그 결과 수명 초기에 적절하게 성능을 발휘하고, 사용이 누적됨에 따라 성능 저하가 명백해질 때까지 점차적으로 성능이 저하되는 제품이 탄생합니다.

제품 품질을 강조하고 이를 보증 약속으로 뒷받침하는 브랜드의 경우 이러한 노후화 궤적은 직접적인 상업적 의미를 갖습니다. 방수 제품에 대한 반품 및 보증 청구는 직물 결함이 아닌 솔기 결함을 중심으로 이루어지며 근본 원인은 거의 항상 제작 방법입니다.

외관: 솔기가 제품에 대해 전달하는 내용

이는 기술적인 비교에서 보이는 것보다 더 중요한 범주입니다.

RF 용접 이음새는 평평하고 매끄러우며 기하학적으로 정확합니다. 웰드라인은 부피를 더하지 않으며, 접힌 원단의 능선을 만들지 않으며, 스티치 시 실 장력 변화로 인한 시각적 불규칙성이 없습니다. 미적인 결과는 기술적이고 의도적인 것으로 읽혀지며, 이는 프리미엄 아웃도어 또는 전술 공간에 배치된 제품에 적합합니다.

스티치 솔기는 매력적이지 않지만 다르게 읽혀집니다. 라이프스타일 가방, 패션을 선도하는 여행가방 또는 수제 직물 품질이 브랜드 아이덴티티의 일부인 제품의 경우 스티칭은 올바른 미적 선택입니다. 방수 성능과 엔지니어링 품질을 강조하는 제품의 경우 눈에 보이는 솔기 테이프로 스티치된 외부는 위치를 약화시킬 수 있는 내용을 전달합니다.

아웃도어 장비 시장의 경험 많은 구매자들은 솔기 구조를 전체적인 제조 품질의 지표로 사용하는 데 능숙해졌습니다. 상관관계가 유지되는 경향이 있기 때문에 이는 무리한 일이 아닙니다.

생산 비용: 실제 비교의 미묘한 차이

이 비교의 간단한 버전은 스티칭이 더 저렴하다는 것입니다. 이는 단위 수준과 장비 투자 수준에서도 마찬가지입니다. RF 용접에는 특수 기계, 프로세스별 툴링(각 용접 형상에 대한 다이), 용접 매개변수를 설정하고 유지하는 방법을 이해하는 작업자가 필요합니다. 스티칭 장비는 훨씬 더 접근하기 쉽고, 작업자는 교육하기가 더 쉬우며, 프로세스는 더 유연하게 복잡한 3차원 형상을 처리합니다.

보다 완전한 버전의 비교는 생산 후반에 발생하는 상황을 설명합니다.

RF 용접 구조가 올바르게 실행되면 솔기 실패율이 낮고 생산 실행 전반에 걸쳐 일관된 결과를 얻을 수 있습니다. 제품은 방수 사양을 유지한 채 시장에 출시되며 제품 수명 기간 내내 해당 기능을 계속 유지합니다. 솔기 결함에 대한 보증 요구는 낮습니다. 반품률이 낮습니다.

솔기 테이프를 사용한 스티치 구성은 테이프 적용 일관성, 공급업체 배치 전체의 테이프 품질, 작업자의 모서리 적용 범위에 대한 주의 등 더 많은 가변성을 가져오며, 그 결과로 발생하는 실패는 제품이 한두 시즌 동안 현장에 출시된 후에 나타나는 경향이 있습니다. 그때쯤에는 비용이 제조에서 보증 이행, 고객 서비스 및 브랜드 평판으로 전환되었습니다.

제품 품질이 핵심 포지셔닝 요소인 프리미엄 아웃도어 시장에 판매하는 브랜드의 경우 이러한 다운스트림 비용 계산은 일반적으로 높은 초기 제조 비용에도 불구하고 RF 용접 구조를 선호합니다. 가격이 주요 경쟁 축인 예산 중심 제품의 경우 스티칭이 여전히 합리적인 선택입니다.

재료 호환성: RF 용접이 가능한 것과 불가능한 것

RF 용접은 재료 내의 극성 분자를 자극하여 작동합니다. 즉, 여기할 극성 분자 구조가 있는 재료에만 작동한다는 의미입니다. TPU, PVC, EVA 및 특정 PU 코팅 직물과 같은 열가소성 물질은 RF와 호환됩니다. 천연 섬유(면, 울), 처리되지 않은 나일론, 호환 가능한 코팅이 없는 폴리에스테르는 그렇지 않습니다.

이는 아웃도어 장비 산업이 RF 용접 구조의 채택과 함께 TPU 적층 직물로의 전환이 가속화된 이유 중 하나입니다. 재료는 이 공정을 위해 설계되었기 때문에 부분적으로 선택되었습니다.

RF 호환 소재 범주 내에서는 성능이 다양합니다. TPU는 일반적으로 추운 날씨의 유연성, UV 저항성, PFAS가 없는 제제 옵션 및 용접 영역의 장기적인 탄력성으로 인해 고급 실외 응용 분야에 선호되는 선택입니다. PVC는 쉽고 저렴하게 용접되지만 엄격한 화학 기준이 적용되는 시장에서는 규제 위험이 있으며 저온에서는 부서지기 쉽습니다. 재료 선택과 용접 공정 매개변수는 함께 개발되어야 합니다. 하나의 TPU 공식에 잘 작동하는 용접 설정은 동일한 두께에서도 다른 TPU 공식에서는 불완전한 융합을 생성할 수 있습니다.

RF 용접이 표준 관행이 된 산업

RF 용접의 채택은 응용 분야의 심각도와 상관관계가 있는 경향이 있습니다. 즉, 솔기 파손의 결과가 클수록 업계가 용접 구조로 더 일찍 전환한 것입니다.

손상된 씰로 인한 오염이 환자 안전에 직접적인 영향을 미치기 때문에 의료 기기 및 의약품 포장은 초기에 채택되었습니다. 열악한 환경에서 현장 장비의 고장이 발생하면 제품 반품이 적절하게 해결되지 않는 운영상의 결과를 가져오기 때문에 군용 및 전술 장비가 뒤따랐습니다. 프리미엄 아웃도어 장비 – 드라이백, 수중 쿨러,해양 갑판 가방, 급류 장비—진정한 방수 성능에 대한 소비자의 기대가 높아짐에 따라 같은 방향으로 움직이고 있으며 브랜드는 진정한 방수 경쟁업체에 비해 "방수" 포지셔닝이 지속적으로 지는 것을 발견했습니다.

산업용 보호 커버, 팽창식 구조 및 방수 안전 장비가 애플리케이션 환경을 완성합니다. 각각의 경우 공통 요소는 제품의 핵심 기능이 상자에서 꺼내는 것이 아니라 시간이 지나도 하중이 가해지는 동안에도 솔기 무결성이 유지되는지 여부에 달려 있다는 것입니다.

스티칭이 올바른 선택일 때

RF 용접은 보편적으로 우수하지는 않습니다. 특정 용도에만 우수합니다. 스티칭은 다양한 실제 시나리오에서 여전히 실용적인 선택으로 남아 있습니다.

복합 곡선을 따르거나 좁은 반경을 따라 이음매가 필요한 복잡한 3차원 구조는 각 형상에 맞게 설계해야 하는 용접 다이보다 스티칭을 사용하여 실행하기가 더 쉽습니다. 통기성이 중요한 제품(성능 의류, 통풍이 잘되는 하이킹 배낭)은 기능을 가능하게 하는 수증기 투과성을 희생하지 않고 기본 패널에 RF 용접 구조를 사용할 수 없습니다. 직물 미학이 제품 아이덴티티의 일부인 패션 및 라이프스타일 가방은 종종 스티치 구조로 더 잘 보입니다. 그리고 "방수"만으로 충분할 경우(가끔 비를 맞지만 물에 잠기지 않는 캐주얼 데이팩)의 경우 RF 용접의 추가 비용 및 재료 제약은 성능 향상으로 인해 정당화되지 않습니다.

잘 설계된 많은 제품 역시 의도적으로 두 가지 방법을 모두 사용합니다. 에이방수 건조 가방본체와 압력을 견뎌야 하는 롤탑 라이너에 RF 용접 구조를 사용할 수 있으며, 방수 성능이 필요하지 않은 외부 액세서리 포켓, 어깨 하니스 부착 지점 및 장식 패널 접합부에 스티칭이 사용되며 재봉은 더 많은 디자인 유연성을 제공합니다. 최고의 제조업체는 선택을 이진법으로 처리하기보다는 두 프로세스를 모두 잘 이해하여 각 프로세스를 가장 잘 수행되는 곳에 적용합니다.

솔기 제작을 잘못했을 때 발생하는 실제 비용

방수 제품에 대한 소싱 결정은 데니어 수, 코팅 중량, 재료 등급 등 직물 사양에 초점을 맞추는 경향이 있습니다. 이는 중요하며 구매자가 이를 평가하는 것이 옳습니다. 그러나 솔기 구성 문제는 조달 과정에서 관심을 덜 받는 경우가 많으며 실제 현장 실패가 대부분 여기서 발생합니다.

반품 고객방수 가방패브릭이 실패했다는 보고는 거의 없습니다. 방수등급임에도 불구하고 내부에 물이 새거나, 모서리가 분리되거나, 전자제품이나 식품이 파손됐다는 신고가 접수됐다. 대부분의 경우 솔기가 실패했습니다. 그리고 대부분의 경우, 시공 방법이나 제품이 판매되는 조건을 통해 솔기 파손을 예측할 수 있었습니다.

숙련된 OEM 구매자는 공급업체 평가 중에 이음새 관련 질문을 하는 방법을 배웠습니다. 제조업체는 용접 이음부를 어떤 압력으로 검증합니까? 정수압 테스트는 단위별로 수행됩니까, 아니면 배치별로 수행됩니까? 생산 실행 사이에 재료가 변경될 때 용접 매개변수는 어떻게 문서화되고 검증됩니까? Cold-Flex 테스트는 QC 프로토콜의 일부입니까? 이러한 질문은 진정한 RF 용접 능력을 갖춘 제조업체와 이를 지속적으로 실행하기 위한 프로세스 규율 없이 역량에 기술을 나열하는 제조업체를 구분합니다.

솔기 구조는 제조 각주에서 제품 차별화 요소로 이동했습니다. 프리미엄 방수 시장에서 경쟁하는 브랜드의 경우 이는 가정된 세부 사항이 아닌 제품 사양에 속합니다.
