부하가 걸린 상태에서 3,000회 당김: 먼저 파손되는 가방 부분을 테스트하는 방법

Sealock 연구실 시리즈 중 세 번째: 지퍼 수명 테스터, 장력 없이 지퍼를 순환하면 거의 아무 것도 알려주지 않는 이유

중국 둥관 — [월요일], 2026— 보증 청구가 이루어지는 가방 공장에 문의하면 한숨을 쉬며 동일한 답변을 얻을 수 있습니다. 직물이 아닙니다. 솔기가 아닙니다. 지퍼.

지퍼가 무엇인지 생각해 보면 이해가 됩니다. 수십 개의 움직이는 구성 요소가 포함된 가방의 유일한 부분으로, 하루에 여러 번 작동하며 일반적으로 조급한 손으로 작동하며 종종 가방이 이유를 넘어서 채워지는 경우가 많습니다. 가방에 있는 다른 모든 것은 가만히 있습니다. 지퍼는 생활에 도움이 됩니다.

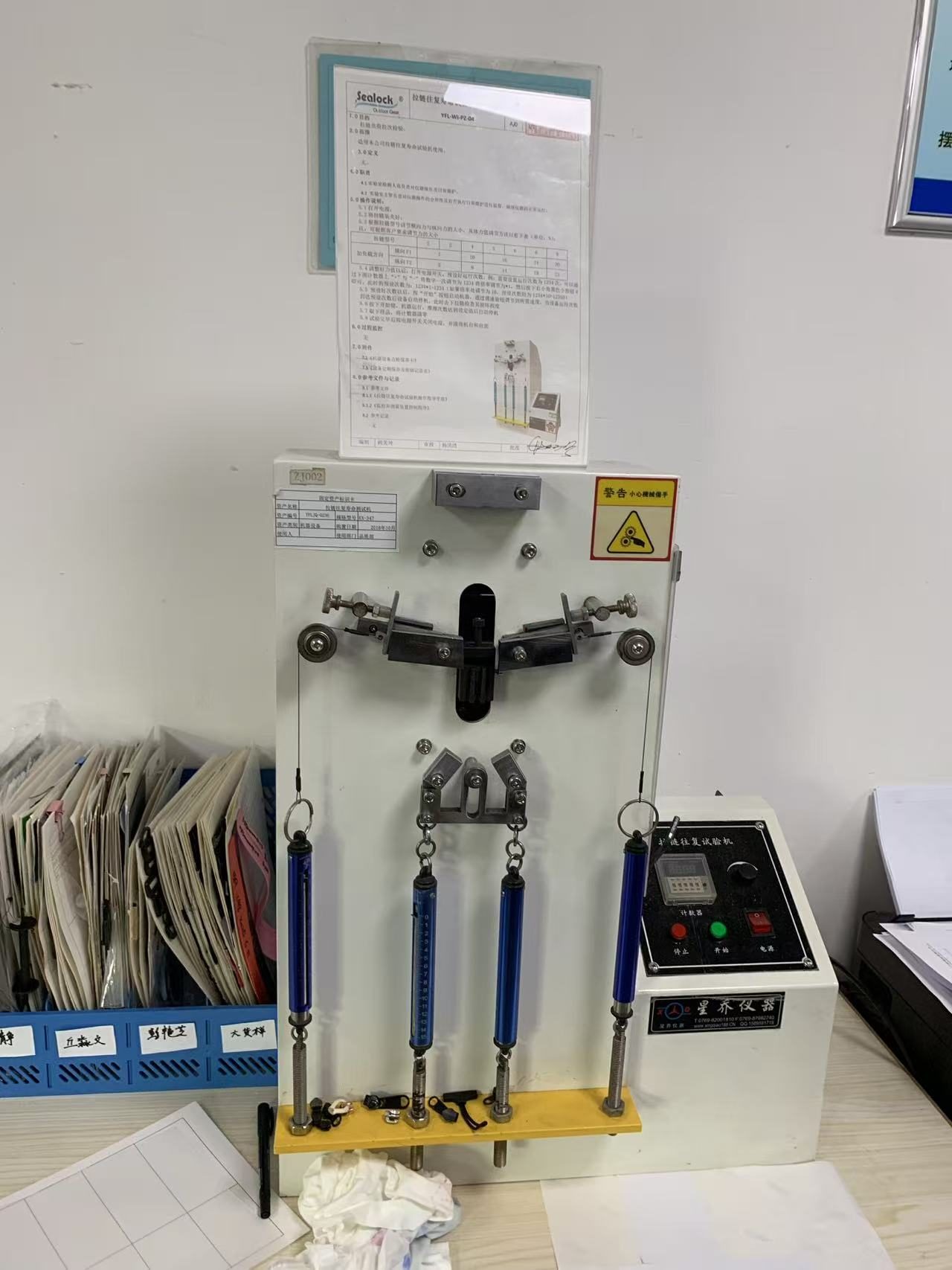

그래서 우리 연구실에는 무언가가 나올 때까지 지퍼를 열고 닫는 것이 전체 임무인 기계가 있습니다. 사진에서 카운터는 3,000사이클로 설정되어 있습니다. 측정된 부하 하에서 모든 항목을 실행한 다음 자체적으로 중지합니다.

대부분의 지퍼 "테스트"에서 저지르는 실수

실제 지퍼 테스트와 데모를 구분하는 방법은 다음과 같습니다.짐.

편평하고 편안하게 누워 있는 지퍼 위에서 풀러를 앞뒤로 움직이는 장비를 만드는 것은 쉽습니다. 5,000번 실행하고, 촬영하고, 브로셔에 실으세요. 문제는 지구상의 어떤 지퍼도 그런 식으로 살지 않는다는 것입니다. 실제 지퍼는 사용할 때마다 장력을 받게 됩니다. 왜냐하면 가방이 가득 차 있기 때문입니다. 내용물이 바깥쪽으로 밀리고, 슬라이더를 드래그하는 동안 체인이 옆으로 강제로 분리되며, 가방을 더 단단하게 포장할수록 두 가지 모두 더 나빠집니다.

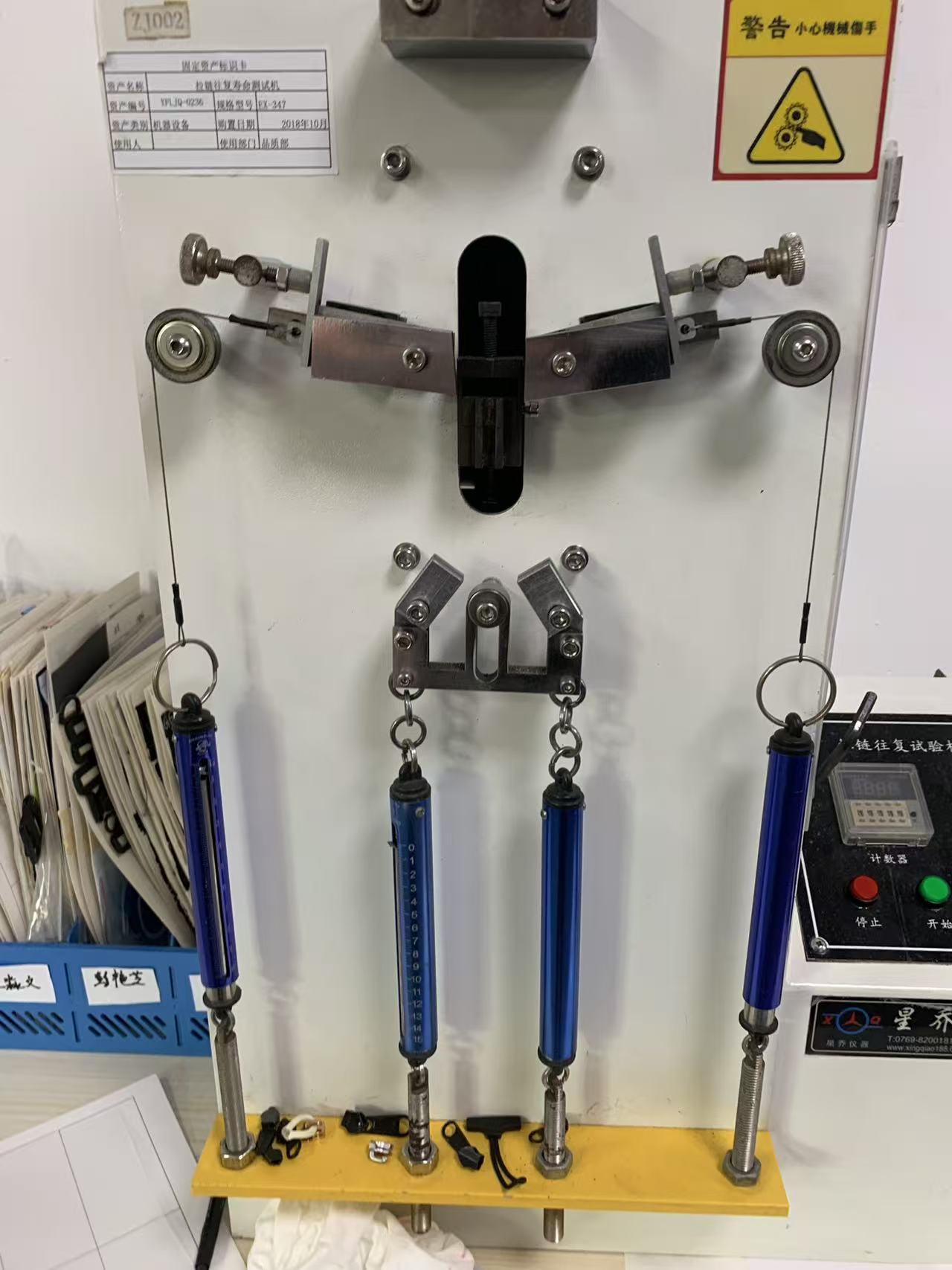

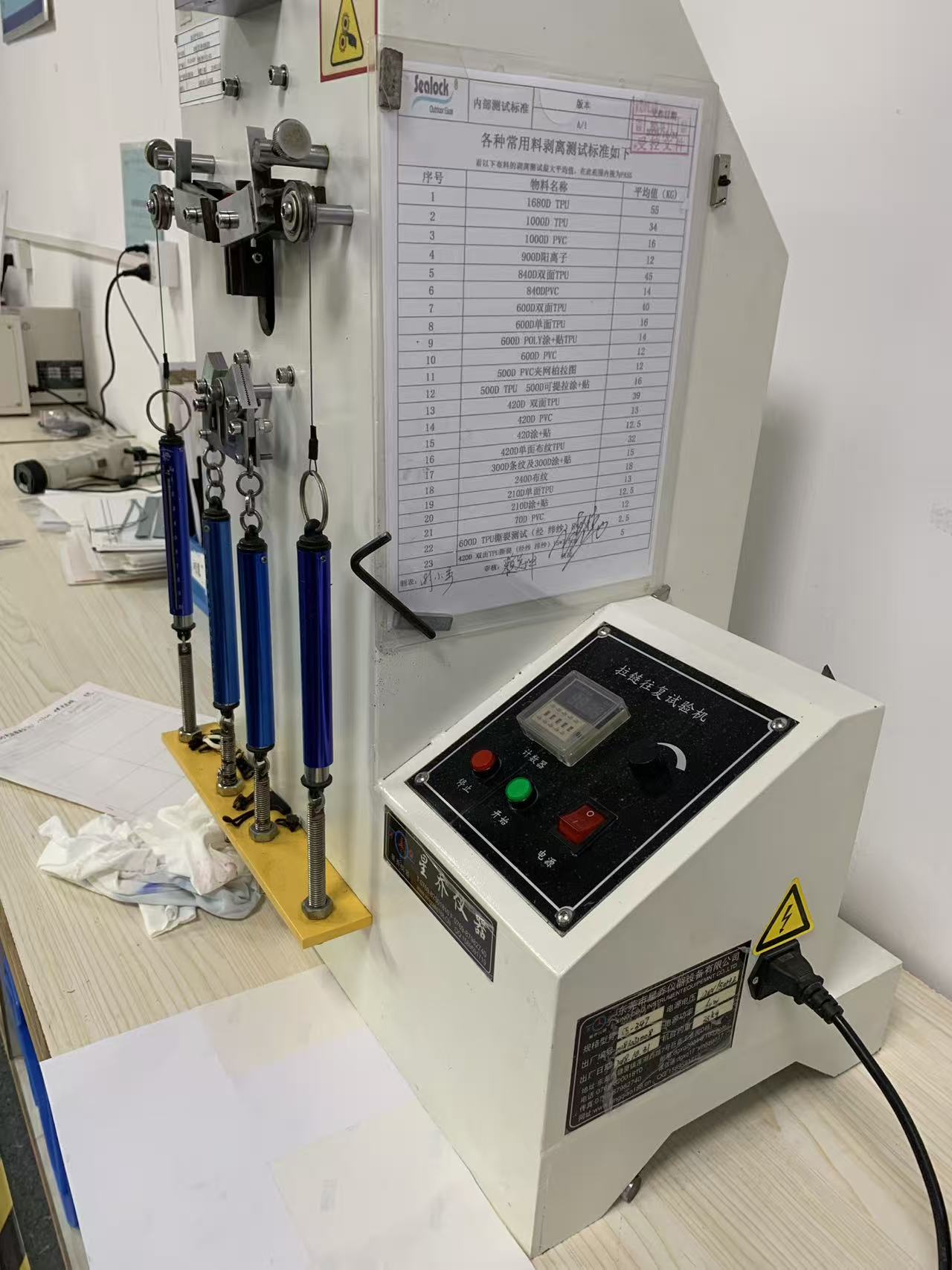

이것이 바로 이 기계가 동시에 두 방향으로 표본에 무게를 매는 이유입니다. 측면 힘(F1)이 체인의 두 절반을 잡아당겨 지퍼를 터뜨리려고 하는 채워진 가방을 시뮬레이션합니다. 종방향 힘(F2)이 이동 선을 따라 작용하여 슬라이더가 끌릴 때 하중을 가합니다. 4개의 교정된 스프링 게이지가 해당 힘을 적용하고 표시합니다. 그런 다음에야 기계가 사이클링을 시작합니다.

차이점은 학문적이지 않습니다. 무부하 상태로 순환된 지퍼는 수만 번의 사이클 동안 행복하게 작동하지만 아무 것도 알려주지 않습니다. 측면 하중을 받고 순환되는 동일한 지퍼는 현장에서 어떻게 실패할 것인지 정확하게 보여줍니다. 슬라이더 뒤에서 분리되기 시작하는 이빨, 넓어지고 체인 잠금을 멈추는 슬라이더, 부착 시 피로해지는 당김 탭, 고정된 곳에서 찢어지는 테이프.

하중은 추측되지 않으며 지퍼 크기별로 표시됩니다.

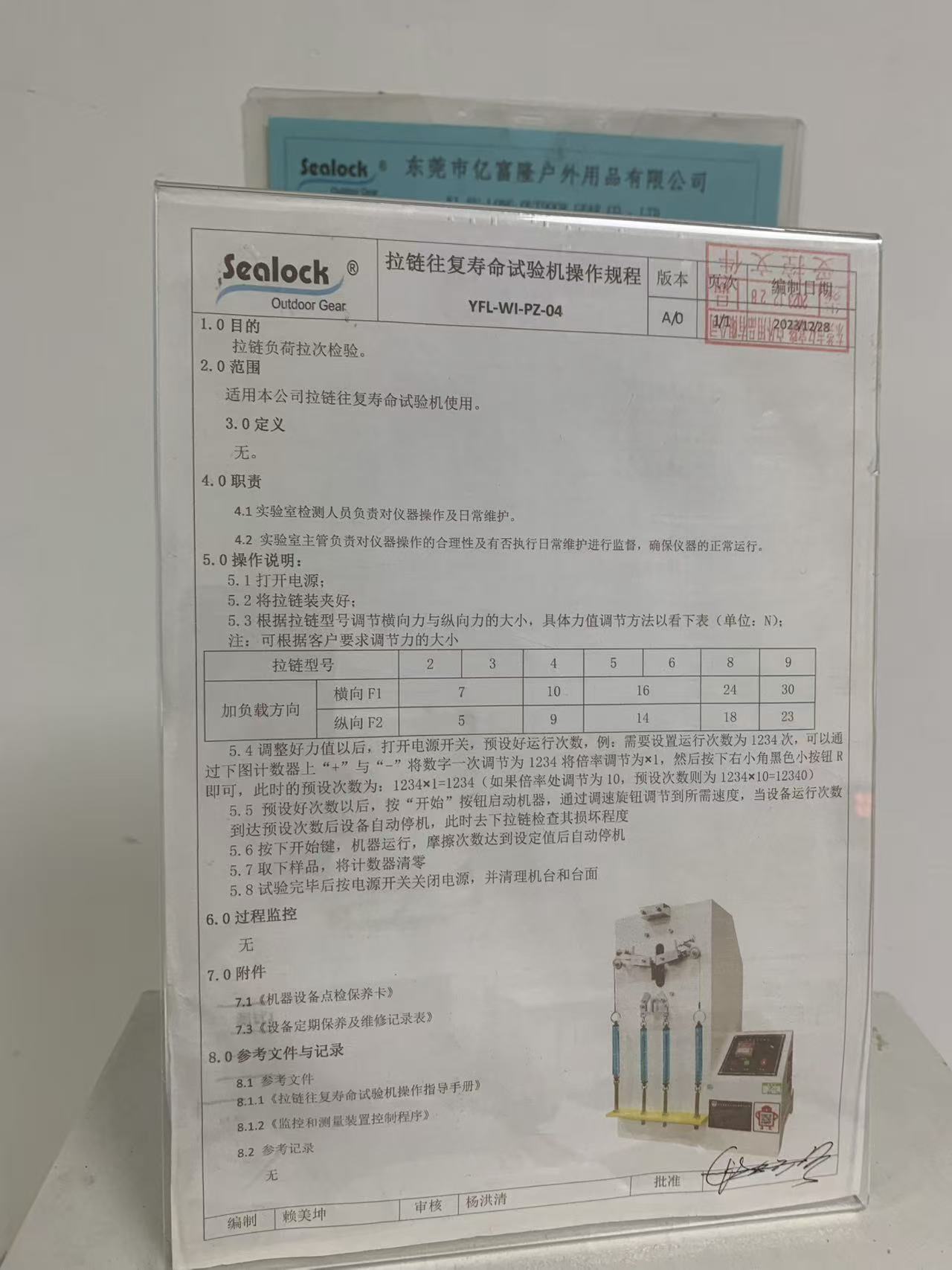

기계는 제어된 절차 YFL-WI-PZ-04, 개정판 A/0에 따라 실행되며 해당 문서의 핵심은 작은 테이블입니다. 각 지퍼 게이지에 대해 횡방향 힘(F1)과 종방향 힘(F2)을 뉴턴 단위로 설정합니다. 문서 파우치의 #3 지퍼와 튼튼한 더플의 #9 지퍼는 동일한 하중에서 테스트할 필요가 없기 때문입니다.

• 크기 2~3:F1 7N, F2 5N
• 사이즈 4:F1 10 N, F2 9 N
• 크기 5~6:F1 16 N, F2 14 N
• 사이즈 8:F1 24N, F2 18N
• 사이즈 9:F1 30 N, F2 23 N

해당 테이블에 대해 주목할 만한 두 가지 사항이 있습니다. 첫째, 지퍼에 따라 하중이 확장되므로 테스트는 일률적으로 적용되는 것이 아니라 비례적으로 이루어집니다. 체인이 무거울수록 더 많은 시간이 소요될 것으로 예상되며 이와 같이 테스트됩니다. 둘째, 절차에는 다음과 같은 명시적인 메모가 있습니다.힘 값은 고객의 요구 사항에 맞게 조정될 수 있습니다.브랜드 자체 사양에 따라 다른 하중이 필요하거나 최종 사용이 가혹하기 때문에 더 무거운 하중이 필요한 경우 기계는 당사의 숫자가 아닌 해당 브랜드의 숫자로 설정됩니다. 집의 기준은 천장이 아닌 바닥이어야 합니다.

실제로 달리기가 어떻게 진행되는지

절차는 1분 안에 읽을 수 있을 만큼 짧습니다. 이는 감탄하기보다는 실행되는 테스트의 신호입니다.

• 전원을 켜고 지퍼를 고정 장치에 고정합니다.
• 해당 지퍼 크기에 대한 테이블 또는 고객의 사양에 따라 측면 및 세로 방향 힘을 설정하십시오.

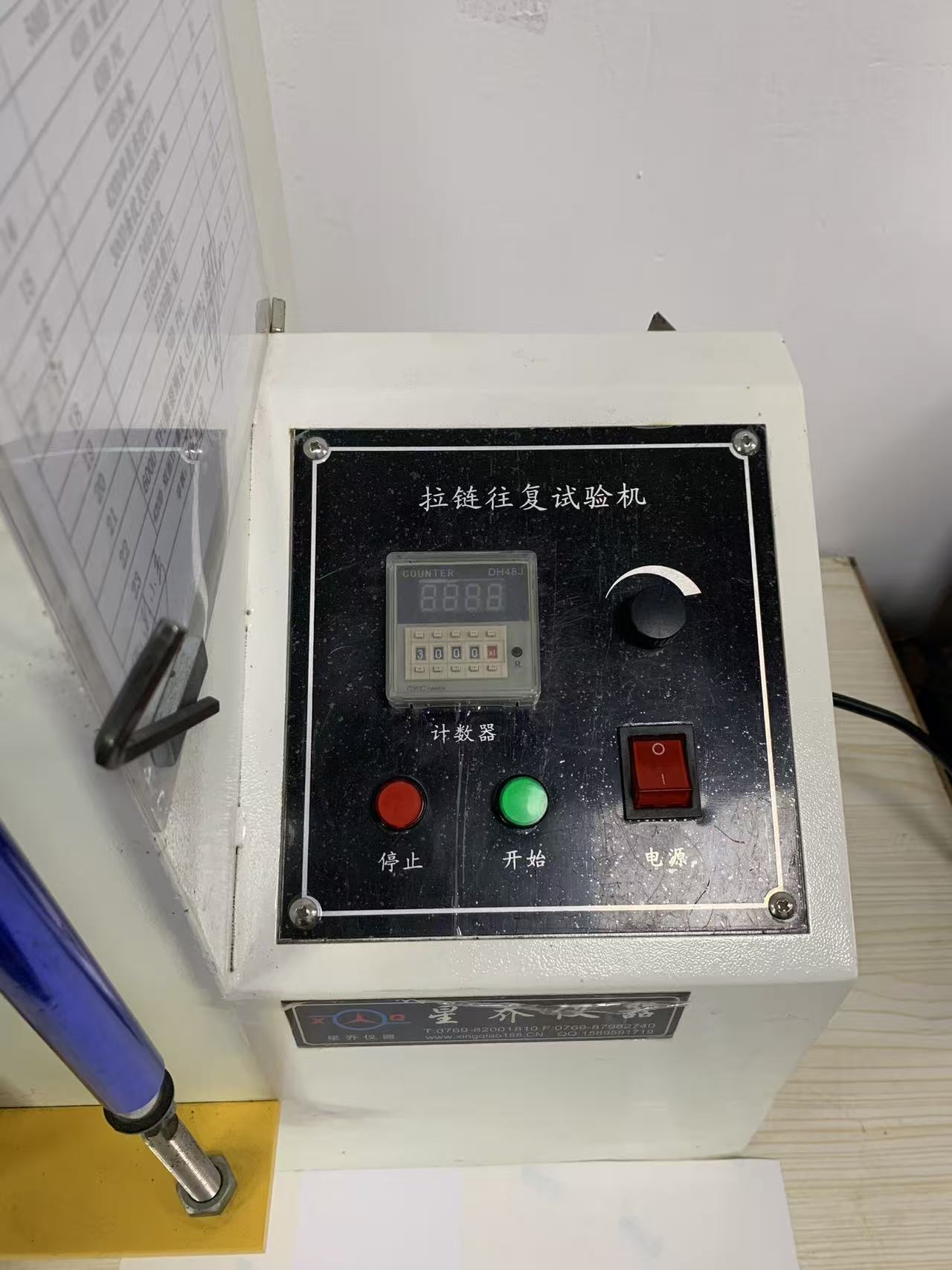

• 승수를 사용하여 카운터의 사이클 수를 설정합니다. ×1에서 1234는 1,234사이클입니다. ×10의 동일한 설정은 12,340입니다. 이는 하나 이상의 공장에서 하나 이상의 테스트를 망친 작은 기계적 세부 사항이므로 기억에 남기지 않고 문서에 명시되어 있습니다.
• 시작을 누르고 다이얼의 속도를 설정하십시오. 기계는 사전 설정된 횟수에 도달하면 자동으로 순환하고 정지합니다.
• 지퍼를 제거하고 손상 부위를 살펴보세요. 이는 실제 결과이지 지퍼가 살아 남았다는 사실이 아닙니다.
• 카운터를 제로화하고, 전원을 끄고, 기계와 벤치를 청소하십시오.

마지막 줄은 가사처럼 보입니다. 이는 하우스키핑 뿐만이 아닙니다. 0이 아닌 상태로 남겨진 카운터는 다음 사람의 3,000사이클 테스트가 조용히 300사이클 테스트가 되는 방법입니다.

이것이 수하물보다 방수 장비에 더 중요한 이유

표준 나일론 코일 지퍼는 용서할 수 있는 것입니다. 우리가 드라이백이나 쿨러에 용접하는 방수 및 기밀 지퍼는 그렇지 않습니다. 그 이유는 구조적입니다.

설계상 더 단단합니다. 물과 찬 공기를 차단하는 단단하고 코팅된 톱니 맞물림은 당기기에도 무거워지는 것과 같습니다. 이러한 저항은 모든 사이클이 소프트 코일 지퍼보다 슬라이더, 테이프 및 당김 탭에 더 많은 힘을 전달한다는 것을 의미합니다. 또한 테이프에 폴리머 코팅이 되어 있으며, 충분한 주기 후에 코팅이 접힌 부분이나 응력 지점에서 깨질 수 있습니다. 그리고 방수 지퍼 코팅의 균열은 외관상 문제가 아니라 누출입니다. 마지막으로, 당사 제품에서 지퍼 테이프는 일반적으로 본체에 직접 용접되므로 움직이는 부품과 밀봉된 구조 사이의 인터페이스 자체가 피로를 견뎌야 하는 장소입니다.

이 모든 것은 방수 지퍼 주장의 정직한 버전이 "밀봉"이 아니라는 것을 의미합니다. "젖은 손으로 잡아당긴 후에도 여전히 밀봉되어 있습니다." 배송하기 전에 이를 알 수 있는 유일한 방법은 로드된 상태에서 자전거를 타고 살펴보는 것입니다.

그것이 멈출 때 우리가 찾고 있는 것은 무엇인가

사이클 카운트가 설정입니다. 그 이후의 검사 결과입니다. 완성된 표본에서 우리는 체인이 여전히 완전히 닫히고 슬라이더 뒤에 고정되는지 여부, 슬라이더가 넓어졌거나 건너뛰기 시작했는지 여부, 톱니가 변형되었거나 테이프에서 떨어져 나갔는지 여부, 당김 탭 및 부착물이 손상되지 않았는지 여부, 그리고 코팅된 방수 체인의 경우 슬라이더가 지나가는 접는 선을 따라 코팅에 균열이나 마모가 나타나는지 여부를 확인합니다.

여기서 실패는 자동으로 거부된 지퍼가 아닙니다. 종종 이는 사양에 대한 대화입니다. 너무 많이 채워질 가방에 대한 더 무거운 게이지, 다른 슬라이더 또는 잠금 유형, 하중이 집중되는 끝 부분의 보강재, 애초에 하중을 운반하는 지퍼가 가방의 일부가 되는 것을 막는 디자인 변경 등입니다. 결코 있어서는 안되는 것은 고객이 발견한 것입니다.

의도적으로 등록, 교정 및 보링

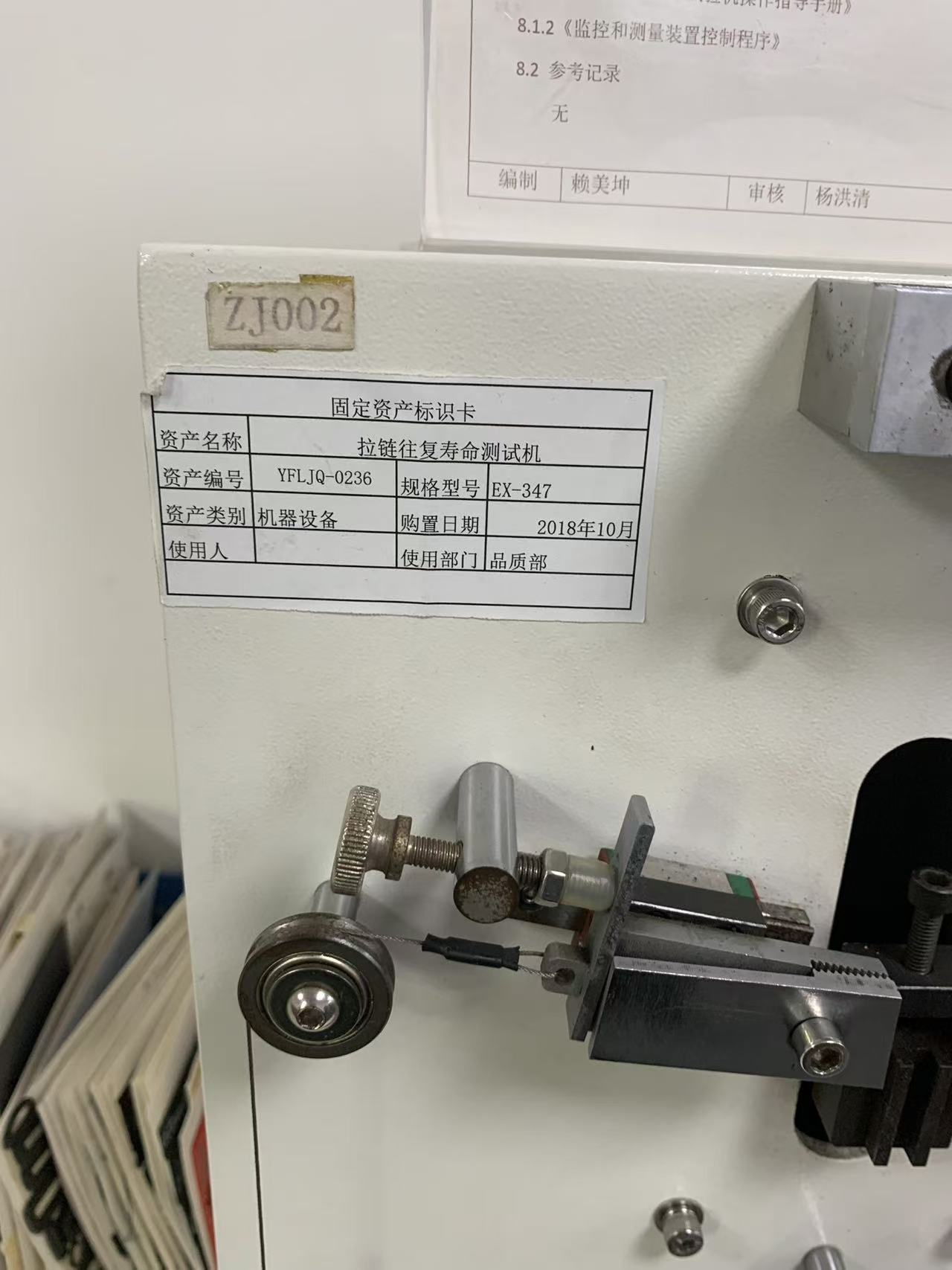

이 시리즈의 다른 장비와 마찬가지로 이 제품도 본체에 서류가 부착되어 있습니다. 2018년 10월에 구입하여 품질 부서에 할당된 회사 자산 YFLJQ-0236, 모델 EX-347임을 식별하는 자산 카드와 패널에 스텐실 처리된 기계 ID(ZJ002)가 있습니다. 그 옆에는 2025년 12월에 교정되었으며 2026년 12월에 재교정이 예정된 교정 라벨이 있습니다.

이름이 지정된 소유자, 문서화된 절차, 실수가 포함된 로드 테이블, 예약된 주기에 따른 외부 보정 등의 조합을 통해 "이 지퍼는 16N 측면 하중에서 3,000사이클을 통과했습니다."와 같은 문장이 고객의 엔지니어에게 의미가 있을 수 있습니다. 그것이 없으면 같은 문장은 단지 좋은 어림수일 뿐입니다.

벽에 한 장 더

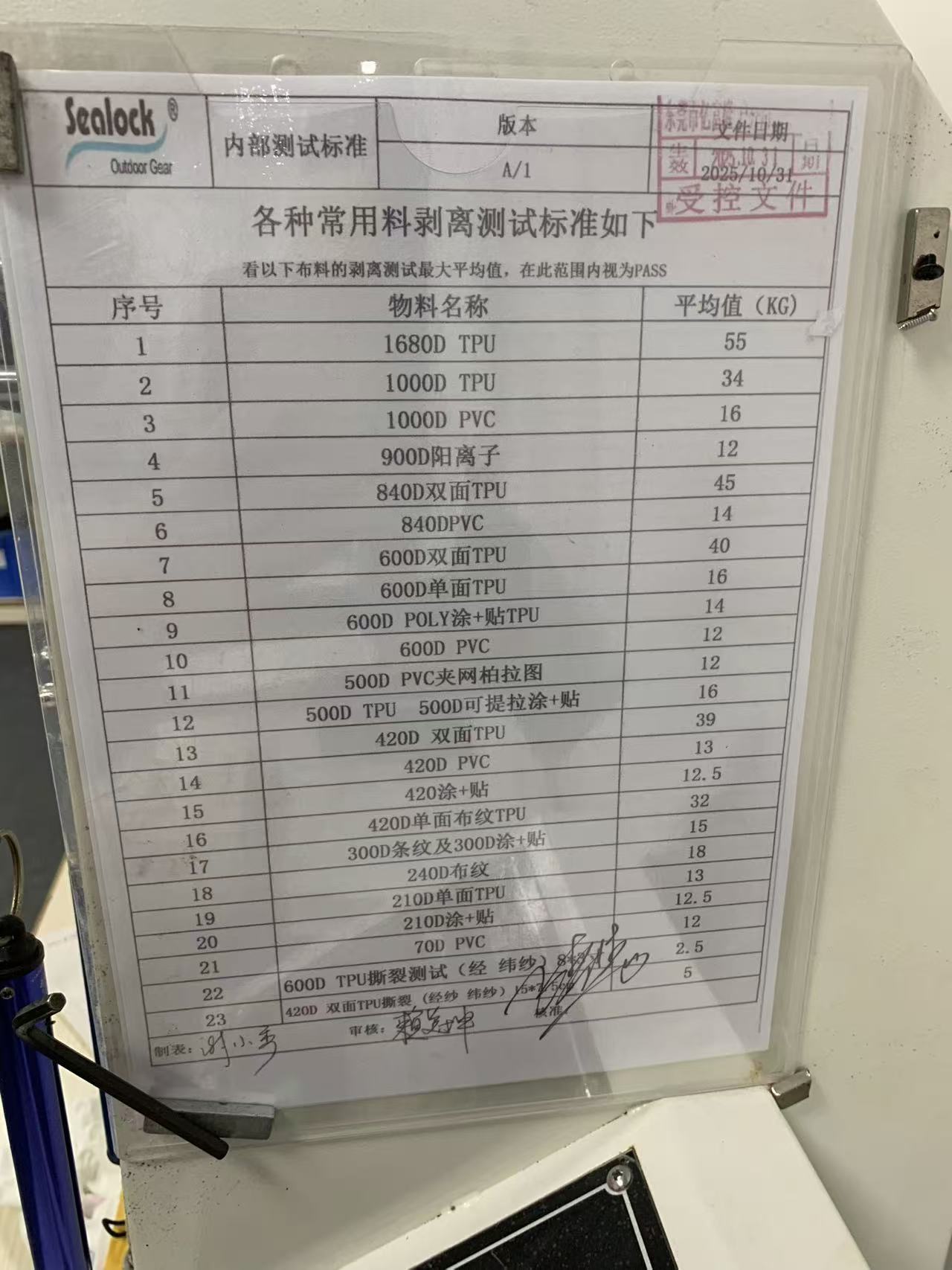

사진에서 이 기계를 보면 그 옆에 또 다른 통제 문서가 있습니다. 우리가 일상적으로 사용하는 20개 이상의 재료(1680D TPU, 840D 양면 TPU, 600D 단면 및 양면 TPU, PVC 및 코팅 라미네이트)에 대한 박리 및 접착 강도에 대한 허용 값을 킬로그램 단위로 나열한 내부 테스트 표준입니다. 각 재료에는 자체 통과 임계값이 있으며 하단에는 인열 강도 기준도 있습니다. 그것은 다른 악기에 속하며 이 시리즈의 다음 기사의 주제입니다.

그러나 사람들이 공장에 거의 묻지 않는 질문에 답하기 때문에 여기에 표시할 가치가 있습니다.합격으로 간주되는 숫자는 무엇입니까?테스트는 품질 관리의 절반에 불과합니다. 표본을 보유한 사람이 기대했던 것과 비교하기보다는 사전에 동의한 것과 결과를 비교할 수 있도록 개정 관리 승인 기준을 작성하면 나머지 절반이 됩니다.

Sealock 소개

Sealock(Dongguan Yifulong Outdoor Products Co., Ltd.)은 2003년에 설립된 고주파 용접 방수 백, 소프트 사이드 쿨러 백, 팽창식 워터 기어 제조업체로 중국 둥관과 베트남 호치민시에 생산 기지를 두고 있습니다. 이 회사는 등록된 외부 교정 장비, 통제된 운영 절차 및 문서화된 내부 승인 표준을 갖춘 내부 테스트 연구소를 운영하고 있으며, 전 세계 OEM 및 ODM 프로그램에 대한 자재 승인, 제품 개발 및 생산 품질 관리를 지원합니다. 시스템 및 인증에는 ISO 9001, BSCI, SMETA 및 GRS가 포함됩니다.
