맞춤형 진공 압축 백 생산 - 용접 TPU

Sealock은 맞춤형 진공 압축 백 제조업체이자 OEM 공급업체입니다. 방수 가방은 물 속에 있는 동안 물이 들어가지 않도록 보호해야 합니다. 압축백은 보관해야 합니다.공기결코 완화되지 않는 압력 차이에 맞서 몇 주 동안 지속적으로 밖으로 나갑니다. 공기 분자는 물방울보다 훨씬 작으며 진공은 끌어당김을 멈추지 않습니다. 이는 당사 제품군에서 가장 까다로운 밀봉 문제입니다. 이 가이드에서는 이러한 백이 실제로 어떻게 제작되는지, 즉 밸브, 클로저, 펌프 통합 및 다른 방법으로는 수행할 수 없는 팽창 테스트를 다룹니다.

밸브는 제품이다

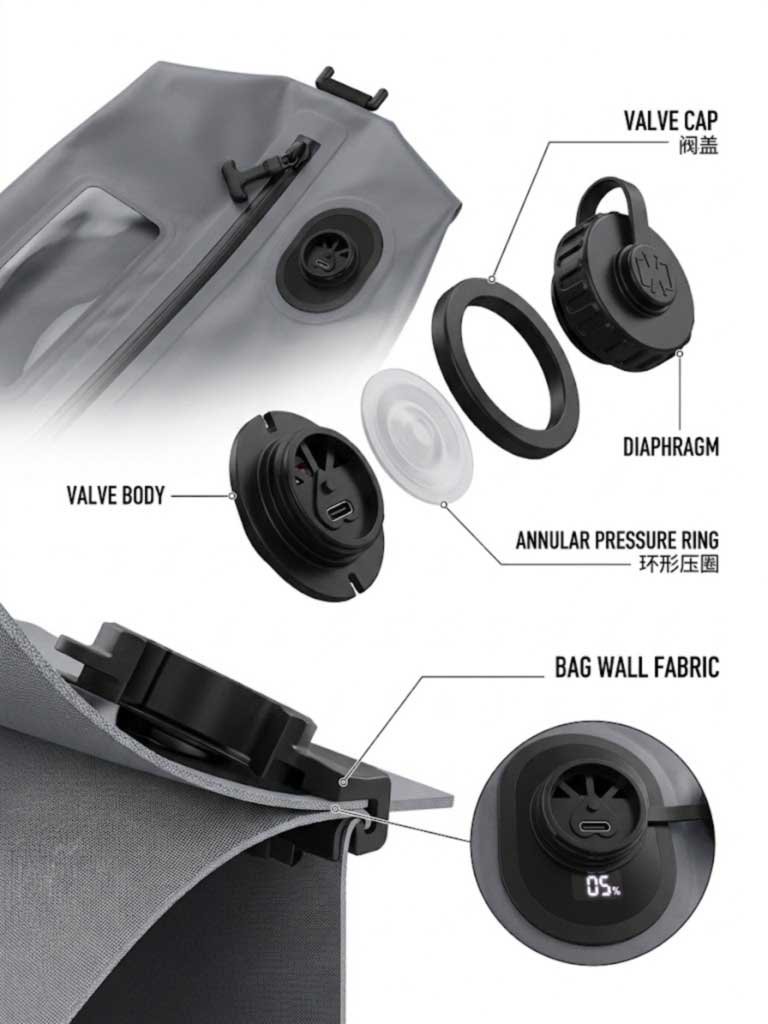

다른 모든 것은 옳을 수 있으며 불량 밸브는 밤새 진공 상태를 잃게 됩니다. 압축 백의 단방향 밸브 어셈블리는 특정 구조를 가지며 각 부품은 다음과 같은 작업을 수행합니다.

• 플랜지가 있는 내부 밸브 몸체, 가방 내부에 위치하며 플랜지가 가방 벽의 구멍 주변 영역과 맞물립니다.
• 유연한 다이어프램백에서 구부러져 흡입 중에 공기가 빠져나간 다음 내부 압력이 외부 대기보다 낮을 때 밀봉됩니다. 더 나은 디자인은 다이어프램을 제공합니다.다양한 강성 영역균일한 유연성보다는
• 돌출된 환형 링다이어프램이 만나는 곳선형 접촉— 실제 밀봉 라인과 진공 상태가 밤 동안 유지되는지 또는 계절에 유지되는지를 결정하는 기하학적 구조.
• 외부 캡 또는 고정 링외부에 장착되어 돌출된 밸브 본체 위에 스냅되거나 나사산이 생기고두 구성 요소 사이에 백 재료를 가두어 둡니다..

마지막 요점은 주요 제조 원리입니다. 즉, 밸브는기계적으로 캡처가방 벽을 통과하여 접착됩니다. 둘 다만으로는 충분하지 않습니다. 반복되는 펌프 사이클에서 캡처가 벗겨지는 결합이 없습니다. 인터페이스에서 본드 누출 없이 캡처합니다.

밸브 신뢰성을 결정하는 결합 규칙

견고한 밸브 본체를 유연한 백 벽에 접착하는 작업은 접착이나 열 접착을 통해 수행할 수 있으며 사양에 포함할 가치가 있는 확립된 원칙이 있습니다.접착된 표면이 유사한 재질로 되어 있을 때 우수한 결과를 얻을 수 있습니다.

TPU 압축 백의 실질적인 결과는 직접적입니다. 백의 내부 표면이 TPU인 경우 밸브 플랜지는 호환 가능한 용접 가능한 폴리머여야 하므로 결합은 두 개의 서로 다른 플라스틱을 연결하는 접착층이 아닌 진정한 재료 융합이 되어야 합니다. 접착 본드는 자체 노화 현상을 보이는 세 번째 재료로, 공장 테스트를 통과하고 6개월 동안 보관할 수 없는 조인트 유형입니다.

별도로 밸브 플랜지 재질을 지정하지 않고 백 라미네이트와 함께 지정합니다. 이는 구매자가 압축 백 기술 팩에 추가할 수 있는 가장 유용한 단일 라인입니다.

아무도 지정하지 않는 실패 모드: 린트

이 제품은 거의 독점적으로 직물에만 사용되기 때문에 주목할만한 가치가 있습니다. 밸브 설계에는 백 재료와 큰 물체를 공기 구멍에 넣지 않도록 하는 베인이 포함되어 있습니다.날개는 작은 입자가 공기 구멍으로 들어가는 것을 막지 못합니다. 공기 구멍을 막거나 대피가 완료된 후 다이어프램이 제대로 닫히는 것을 방지합니다.

의류, 침구, 다운은 모두 섬유질을 흘립니다. 플리스와 다운 재킷으로 포장된 가방은 다이어프램 밀봉면에 앉는 입자를 정확하게 생성합니다. 완벽하게 비워졌다가 이틀에 걸쳐 점진적으로 다시 채워지는 백은 누출되는 솔기가 아닌 섬유에 의해 부분적으로 열린 다이어프램인 경우가 많습니다. 이것이 바로 사용자가 위치를 찾을 수 없는 누출을 보고하는 이유이기도 합니다.

엔지니어링 답변은 다음과 같이 지정할 수 있습니다.

• 필터 요소밸브 개구부를 가로질러 배출된 공기가 다이어프램에 도달하기 전에 필터링됩니다.
• 방사형 공기 디플렉터밸브 시트 아래 — 대피 중에 가방 재료, 의복 및 침구를 공기 구멍에서 제거하는 방사형 대칭으로 배열된 핀이 있어 직물이 밸브에 대해 세게 당겨지지 않습니다.
• 정지 장치가 있는 나사식 캡다이어프램 자체 폐쇄와 별개로 기계적 밀봉을 추가하는 다이어프램을 누르십시오. 당사의 SL-P1133은 바로 이러한 이유로 가스켓이 있는 나사식 캡을 사용합니다. 일단 펌프가 제거되면 씰은 더 이상 다이어프램에만 의존하지 않습니다.

전기 펌프를 패널에 용접

내장형 펌프는 유연한 밀봉 벽에 용접된 견고한 전동 어셈블리입니다. 요구 사항은 다음과 같습니다.

• 개스킷 인터페이스가 있는 ABS 하우징패널에 접착하지 않고 용접했습니다.
• 나사식 방수 캡펌프 위에 있으므로 사용하지 않을 때는 전자 장치가 밀봉됩니다.
• 배터리 봉쇄— 셀과 충전 포트는 반복적으로 압축되고 취급되는 제품의 밀봉된 하우징 내부에 있습니다.
• 자동 정지 제어, 따라서 모터는 밀봉된 백에 대해 작동하는 대신 사이클을 종료합니다.

펌프 용접은 자체 매개변수와 자체 검사를 통해 본체 이음새와 별도의 프로세스 창이며, 하우징 씰은 백의 진공 유지와 독립적으로 테스트됩니다.

창 패널 및 마감

투명한 창문이종 재료 용접: 투명한 TPU 필름을 TPU 적층 직물로 만듭니다. 지배적인 규칙은 유리 전이 온도가 더 높은 물질이 먼저 가열되어 Tg가 더 낮은 물질로 전도되어야 한다는 것입니다. 다른 방향으로 실행하면 필름이 과도하게 녹으면서 라미네이트가 제대로 융합되지 않아 괜찮아 보이고 나중에 층이 갈라지는 창이 생성됩니다.

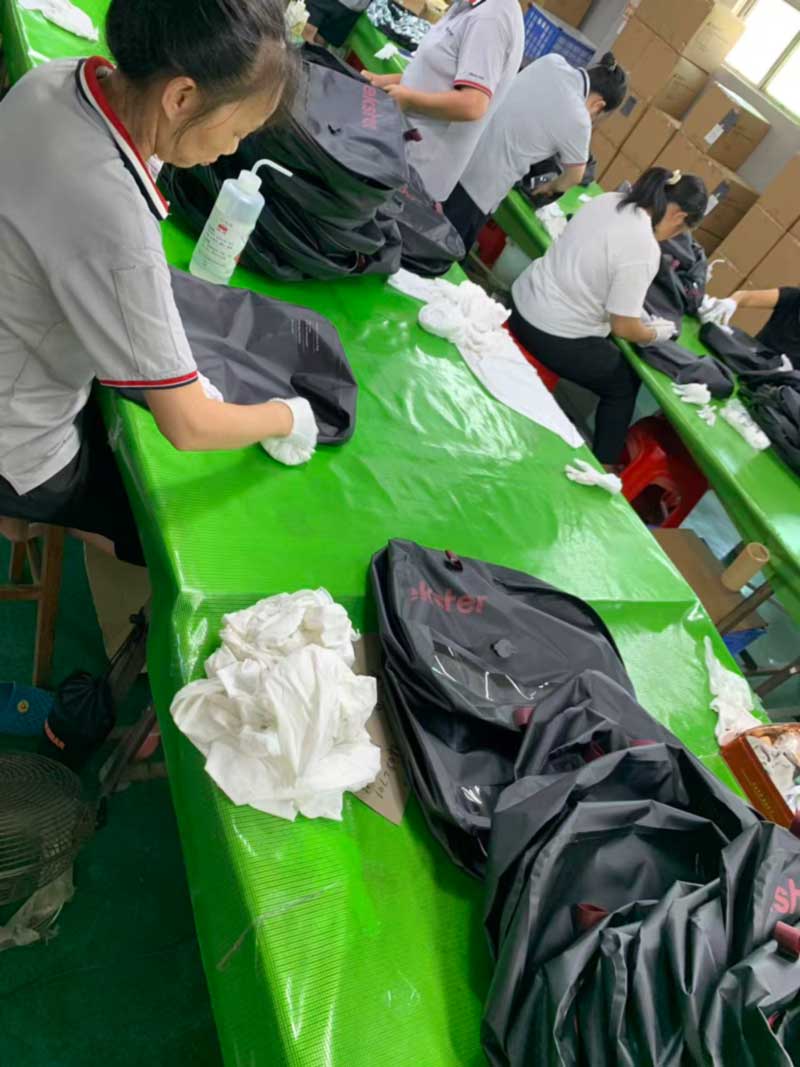

창 패널도 바닥에서의 처리 규율이 필요합니다. 우리의 조립 스테이션은 다음에서 작동합니다.세척액이 들어 있는 흰색 장갑, 창 및 하드웨어 작동 전후에 각 장치를 닦아냅니다. 투명 필름에 묻은 기름이나 먼지는 외관상의 결함이자 용접 오염 물질이기 때문입니다.

폐쇄패널에 용접된 성형 톱니 체인이 있는 전체 길이 밀봉 방수 지퍼입니다. 이는 용접 압축 백을 기존 압축 백과 분리하는 구성 요소입니다. 개스킷으로 밀봉된 지퍼는 압착식 지퍼 잠금 스트립이 아닌 압축 밀봉입니다. 강화된 웨빙의 가장자리 바인딩은 수하물 내부의 마모로부터 주변을 보호합니다.

생산 순서

1. 절단— 차체 패널, 윈도우 필름 및 바인딩은 허용 오차에 맞게 절단됩니다. 용접 이음매에는 드리프트를 흡수할 여유가 없습니다.
2. 창문용접— 서로 다른 재료 매개변수 하에서 차체 패널에 용접된 투명 필름.
3. 밸브 및 펌프 설치- 구멍이 형성되고, 밸브 본체가 안착되고 플랜지가 접착되고, 고정 캡이 맞물리고, 펌프 하우징이 용접되고 개스킷이 안착됩니다. 각각은 자체 매개변수 세트를 실행합니다.
4. 지퍼 용접- 밀봉된 지퍼 테이프가 빈 공간 없이 패널에 용접되어 밀봉이 직물에서 지퍼까지 연속적으로 유지됩니다.
5. 차체용접— 27.12 MHz에서 주변 이음새가 융합되고, 각 실행 시작 시 용접 테스트 및 박리 테스트가 수행됩니다.
6. 가장자리 바인딩— 주변에 강화된 웨빙이 적용되었습니다.
7. 청소— 장갑을 낀 채 창문과 하드웨어를 닦습니다.
8. 인플레이션 누출 테스트— 포장 전 모든 단위.
9. 최종 검사, 라벨링 및 포장배치 식별.

인플레이션 테스트: 내부로부터의 압력

압축백 라인과 일반 방수라인을 구별하는 단계로,샘플이 아닌 모든 단위. 각 백은 신체가 양의 내부 압력을 받을 때까지 공기총을 통해 팽창시킨 다음 일괄적으로 따로 보관하고 관찰합니다.

이 논리는 진공 테스트와 반대이며 다양한 결함을 포착하므로 이해할만한 가치가 있습니다.인플레이션은 모든 솔기를 안쪽에서 바깥쪽으로 밀어냅니다., 용접부, 밸브 캡처, 지퍼 인터페이스 및 창틀을 가장 약한 방향으로 로드합니다. 외부 수압에 견디는 가장자리 용접은 내부 압력 하에서 열립니다. 관찰 기간 동안 부풀어 오른 상태를 유지하는 가방은 지나갑니다. 부드러워지는 것은 모두 당겨서 추적합니다.

그에 맞춰 고객 검사 절차를 실행합니다 —언박싱, 진공 추출, 24시간 정적 휴지, 공기 누출 확인— 반대 방향을 테스트합니다. 이 제품에서는 성능이 유사하지 않습니다. 이는 최종 사용자가 가방을 사용하여 수행하는 것과 정확히 같습니다. 둘 사이에서 씰은 양압과 음압 모두에서 입증되었습니다.

제품 기초

영상	모델 및 사양	보여주는 생산능력	MOQ
	펌프가 내장된 SL-P1083 압축백— 42×29×11 cm, 13.4L; 차체 패널에 용접된 전기 펌프; 밀봉된 개스킷 인터페이스를 갖춘 ABS 하우징; 스크류 다운 방수 캡; USB-C, 1,500mAh, 충전당 약 90사이클; 4,000Pa, 약 15초 자동 정지 기능이 있는 디지털 카운트다운; 용접된 투명 TPU 창; 웨빙으로 묶인 가장자리; 용접된 앵커 플랫폼에 성형된 D-링.	밀봉된 벽에 용접된 전동 어셈블리 - 제품군에서 가장 복잡한 빌드	300
	SL-P1133 핸드 펌프가 포함된 압축 백— 48×29×10cm, 13.9L;나사식 캡과 개스킷이 있는 나사 밀봉 공기 밸브; 실리콘 개스킷 씰이 포함된 ABS 밸브 하우징; 일치하는 피스톤 핸드 펌프; 성형 TPU 그립 탭; 용접된 투명 TPU 창; 최대 70% 볼륨 감소.	다이어프램과 독립적인 기계적 밀봉 — 가장 견고한 밸브 아키텍처	300
	SL-P1082 여행용 진공 압축 가방— 세 가지 크기, 14L / 20L / 33L; TPU 적층 직물; 고주파 용접 이음새; 전체 길이의 방수 지퍼; 중앙 장착형 일방향 밸브; IPX6; 펌프를 사용하지 않는 손 압축.	공유 툴링 로직에 대한 세 가지 크기의 밸브 통합	500

밸브 구조, 필터 및 디플렉터 제공, 펌프 유형, 창 패널, 지퍼, 가장자리 바인딩, 걸이 하드웨어, 크기, 색상 및 브랜딩을 모두 주문별로 지정할 수 있으며 가방은 스케치에서 개발할 수 있습니다.

품질 관리

품질은 세 가지 계층으로 관리됩니다.IQC코팅 두께, 접착성 및 용접성을 위해 들어오는 TPU 라미네이트를 덮습니다.밸브 어셈블리, 다이어프램, 개스킷, 펌프 장치, 배터리, 밀봉 지퍼 및 바인딩 웨빙서명된 표준과 색상 차이 및 견뢰도가 다릅니다.IPQC절단 공차, 창 용접 매개변수, 밸브 안착 및 캡처, 펌프 하우징 씰, 지퍼 용접 연속성 및 주변 용접 무결성을 다루고 각 실행 시작 시 샘플 용접에 대한 박리 테스트를 포함합니다.OQCISO 2859 AQL 샘플링, 진공 유지 테스트 및 금 샘플 비교를 다루며 SGS 또는 QIMA 검사도 가능합니다.

그 사이에는 두 방향 테스트가 있습니다.100% 인플레이션 누출 테스트긍정적인 내부 압력 하에서, 그리고 고객 검사 절차의언박싱, 진공 추출, 24시간 정적 휴지, 공기 누출 확인부정적인 압력 하에서. 실험실에서는 용접 결합 및 박리 강도, 지퍼 피로 사이클링, 밸브 사이클링, 펌프 사이클 및 배터리 충전 사이클 테스트, 펌프 하우징 밀봉 테스트, 천공 및 인열 저항, 인장 및 파열, 창 굴곡 및 선명도, 마모 및 색상 견뢰도를 추가로 실행합니다.

FAQ: 압축 백 생산

질문: 솔기가 괜찮아 보이는데 왜 압축 백이 진공 상태를 잃게 됩니까?
A: 솔기보다는 다이어프램 문제인 경우가 많습니다. 옷과 침구에서 떨어진 섬유질은 밸브의 공기 구멍으로 들어가 다이어프램을 부분적으로 열어 놓을 수 있으므로 백이 천천히 다시 채워집니다. 이것이 바로 사용자가 찾을 수 없는 누출을 보고하는 이유입니다. 필터 요소, 방사형 공기 편향 장치 및 나사식 캡이 모두 이 문제를 해결합니다.

Q: 밸브는 가방에 어떻게 부착되나요?
A: 기계적 포획 및 접착을 통해 백 벽이 내부 밸브 본체 플랜지와 외부 고정 캡 사이에 갇히고 플랜지가 벽에 접착됩니다. 반복되는 펌프 사이클에서 접착만으로는 벗겨집니다. 인터페이스에서 누출을 단독으로 포착합니다.

Q: 밸브의 재질은 무엇이어야 합니까?
A: 가방 내부 표면과 호환됩니다. 유사한 재료 간의 결합은 서로 다른 플라스틱 간의 접착 접합보다 훨씬 더 안정적이므로 TPU 백에서 밸브 플랜지는 호환 가능한 용접 가능한 폴리머여야 합니다. 라미네이트와 함께 지정하십시오.

Q: 진공 테스트만 하는 대신 백을 부풀리는 이유는 무엇입니까?
답: 둘이 서로 다른 잘못을 발견하기 때문입니다. 팽창은 모든 솔기, 밸브 캡처, 지퍼 인터페이스 및 창틀을 안쪽에서 바깥쪽으로(가장 약한 방향) 로드합니다. 우리는 모든 장치에 대해 인플레이션 테스트를 실시하고 24시간 동안 진공 테스트도 실시합니다.

Q: 내장형 펌프는 제작이 더 어렵나요?
답: 상당히요. 유연한 밀봉 벽에 용접된 전동 어셈블리에는 자체 용접 매개변수, 개스킷이 있는 ABS 하우징, 나사식 방수 캡, 하우징 밀봉, 모터 사이클 수명 및 배터리 충전 주기에 대한 독립적인 테스트가 필요합니다.

Q: MOQ와 리드타임은 어떻게 됩니까?
A: 펌프 모델의 경우 300개, 3가지 크기 여행용 세트의 경우 500개부터 가능하며, 샘플은 승인 후 7~15일, 생산은 30~45일 소요됩니다.
